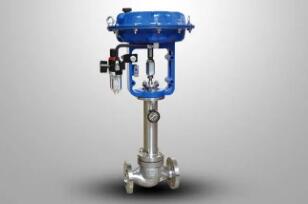

波紋管調節閥
波紋管調節閥是一種壓力平衡式的調節閥。閥體結構緊湊,流體通道呈S流線型,壓降損失小,流量大、可調范圍廣。
介紹
上閥蓋采用波管紋密封結構,可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性,這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性,這種調節閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次,采用波紋管一填料雙重密封結構,安全可靠性更好。因此,它在劇毒,強腐蝕性,放射性等稀有特殊介質的自動控制系統中得到廣泛應用。調節閥配用多彈簧式薄膜執行機構,其結構緊湊,輸出力大。泄漏量:金屬閥座:符合標準ANSIBl6.104Ⅵ級,小于額定的Cv的0.5℅;聚四氟乙烯閥座:標準符合ANSIBl6.104VI級,小于額定Cv的10-7回差:5℅(不帶定位器);3℅(帶定位器)線性:±11℅(不帶定位器);±3℅(帶定位器)備注:采用標準的V型聚四氟乙烯填料。
技術參數
閥體
閥體形式 直通鑄造球型閥
法蘭標準 GB/T9113、 JB/T79
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)。
閥蓋形式 標準型–17~230℃、高溫型+230~450℃、低溫型–60~–196℃、波紋管密封型-40~350℃。
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料。
閥內件
閥芯形式 單座柱塞型、籠式導向型、套筒平衡式閥芯。
流量特性 線性、等百分比。
執行機構
執行器型式：ZHA/B多彈簧簿膜執行機構
執行器型號：ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面積(cm2)：350 350 560 900 1400
行程：10、16 25 40 40、60 100
彈簧范圍(KPa)：20~100(標準)、20-60、60-100、40-200、80-240
供氣壓力：140~400千帕
氣源接口：RC1/4″
環境溫度：―30~70℃
可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
作用形式：氣關式(B)-失氣時閥位開(FO);氣開式(K)-失氣時閥位關(FC)。
