行偏轉線圈通有由行掃描電路提供的鋸齒波電流,產生垂直方向上線性變化的磁場,使電子束作水平方向掃描。場偏轉線圈通有由場掃描電路提供的鋸齒波電流,產生一個水平方向線性變化的磁場,使電子束作垂直方向掃描。在行掃描和場掃描共同作用下,屏幕上呈現一幅矩形的光柵。

行偏轉線圈分為上下兩個繞組,繞組外形呈馬鞍形。

場行偏轉線圈一般直接繞在磁環上。

偏轉線圈是由一對水平線圈和一對垂直線圈組成的。每一對線圈由兩個圈數相同,形狀完全一樣的互相串聯或并聯的繞組所組成。線圈的形狀按要求設計、制造而成。當分別給水平和垂直線圈通以一定的電流時,兩對線圈分別產生一定的磁場。水平線圈產生的是枕形場,而垂直線圈產生的是桶形場。

偏轉磁場是鋸齒電流流過偏轉線圈形成的。完成水平掃描的線圈為行偏轉線圈,完成垂直掃描的線圈為場偏轉線圈。

行偏轉線圈分成兩組為平面繞制呈水平方位上、下套在顯像管頸外,當線圈中的電流方向。如圖

所示時,產生的磁場符合右手定則,在管頸中偏轉磁場H為垂直方向即由上向下(或由下向上)行偏轉線圈的外形示意如下圖中右圖所示。

對穿過其間的電子束產生水平方向的作用力F,在屏幕上產生左右偏轉。為得到比較均勻的磁場,通過計算,線圈匝按余弦規律分布。因行輸出管的輸出功率較大,需要較大的電流流過行偏轉線圈,在偏轉線圈外部套有鐵氧體磁環,使磁力線通過磁環形成閉合回路,可使內部磁場強度提高,磁環同時起屏蔽作用。為減小漏磁場線匝形狀做成馬鞍形。

場偏轉線圈采用直接繞制在鐵氧體磁環上成環形結構,其橫截面如圖所示,

上、下各一組線圈,線圈中流過的電流方向如圖所示,根據右手定則磁力線穿過磁環,形成閉合回路使在管頸中磁場方向?yàn)橛勺蟮接?或由右到左)水平方向,使穿過的電子束在該磁場作用下在屏幕上產生垂直偏轉。場偏轉線圈的外形示意如圖2中左圖所示。在實際的顯像管上,繞在磁心上的場偏轉線圈套在行偏轉線圈外面,組成一個整體,緊緊地套箍在顯像管錐體上。

偏轉線圈的主要參數有:電感量Ly、直流電阻Ry及最大安匝數NIypp、偏轉功率指數Sk。

最大安匝數NIypp:對通常采用的上述偏轉線圈結構形式,有如下公式:

式中:N-線圈匝數;

Iypp-掃滿屏幕的偏轉電流峰-峰值(A);

Dy-磁環內徑;

Dn-管頸直徑

U0-陽極高壓(V);

-最大偏轉角。

偏轉磁場決定于安匝數,所以最大安匝數反映了顯像管滿偏轉時的磁場,當顯像管選定后U0 、Dy 、Dn、均為已知,根據上式可求出最大安匝數。據此可選擇鋸齒電流或線圈匝數。

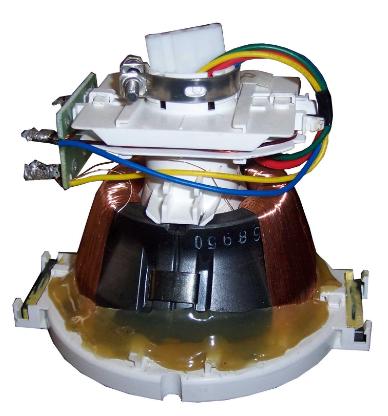

行、場偏轉線圈安裝在顯像管的管頸上,由主電路板通過4根導線為它提供鋸齒波信號。偏轉線圈中的電流信號對掃描的圖像形狀影響很大,信號不正常必然造成圖像失真。另外,線圈的安裝位置對圖像的圖像的影響也很大,因此偏轉線圈組件的安裝位置不要任意移動、變位。更換偏轉線圈后,它的安裝位置要仔細調整。

偏轉線圈的更換需要注意以下幾點:

1、拆卸偏轉線圈前,首先要記錄偏轉線圈4根不同顏色的導線的連接位置和靜會聚磁環(含色純)的整體安裝方位。偏轉線圈的長方形接線板上的四個角的接線柱(總共有5個接線柱)是與主板電路相接的接線柱。

2、拆卸偏轉線圈的順序是:輕輕地卸下顯像管底板電路后,再松動固定靜會聚磁環的卡環螺母(不要松動緊合磁環組的擋環,磁環組中整體磁環位置已用一條白漆線標好),然后輕輕地左右轉動旋出靜會聚磁環,最后才能松動固定偏轉線圈的卡環螺母且輕輕地移出偏轉線圈。重新安裝偏轉線圈則與上順序相反。

如果真是偏轉線圈出了故障,偏轉線圈卸下后,刷去上面沾的灰塵就能看見它有局部的漆包線被燒黑的痕跡。偏轉線圈的局部漆包線被燒黑后,就形成了局部短路。此故障是難以用萬用表測出的。因?yàn)檫@時偏轉線圈的電阻值變化并不大。

3、購置新偏轉線圈時。要把舊偏轉線圈帶去做比較,并注意:⑴配用彩管管頸大小和外形大小必須新舊完全一致;⑵偏轉線圈有串聯型和并聯型兩種,一定不能弄錯;⑶行、場偏轉線圈的阻值必須新舊接近,行偏轉線圈的阻值只有幾歐姆,而場偏轉線圈的阻值一般是幾十歐姆。

4、區分串聯型和并聯型偏轉線圈的方法:⑴將偏轉線圈的喇叭口朝下,將它的長方形接線板正對自己,下面一條長方形邊上是場偏轉線圈的接線柱,一般有三個(有的行偏轉線圈也有三個接線柱,但中間的是空接線柱),而中間的一個接線柱有線圈與之相焊接的為串聯型、沒有線圈與之焊接的(即為空接線柱)為并聯型。中間的一個接線柱不管何種連接都無導線與電路相連;⑵對于同種管頸和同種大小的偏轉線圈,串聯型場偏轉線圈的電阻值明顯地要大于并聯型(約兩倍)。

5、因?yàn)榕渲玫男缕�轉線圈難以與原電路設計的參數完全一致,所以更換偏轉線圈后,通常還會出現三色不重合(圖像的文字和字母的彩色呈現錯位最為明顯)、行幅和場幅不正常的現象等,這就需要重新調整。對于三色不重合的現象。就要通過細心調節顯像管管頸上的靜會聚磁環的整體方位(一般不需要調整單個磁環的方位)來改善。而對于行幅和場幅不正常的,則應調整行幅和場幅的電位器。少數的也許還要調節枕形校正電路等。

電視成像的原理普通電視的顯象管又叫陰極射線管(Cathode Ray Tube),陰極射線管主要有五部分組成:電子槍(Electron Gun),偏轉線圈(Defiection coils),蔭罩(Shadow mask),熒光粉層(Phosphor)及玻璃外殼。 顯示圖象是靠電子槍發射電子 高速運動的電子激發熒光屏上的熒光粉發光來產生發光 從而產生圖象 電子從電子槍發射出來以后我們要約束電子運行的軌跡 來使電子達到屏幕上特定的點 這樣才能控制屏幕上顯示的圖象偏轉線圈就是這個作用 靠偏轉線圈產生的不斷變化的磁場來控制電子的運行方向 從而控制電子的運行軌跡。

隨中國入世和國際經貿往來的增多,中國電子制造業飛速發展,世界工廠的地位日益確立。近幾年中國彩電產業得到快速發展,產品結構不斷調整。從1997年到2003年,中國彩色電視機產量穩中有升,增長了1.94倍,年均增長率為19.67%,且近兩年的發展速度更快,2003年國內彩電產量7330萬臺,同比增長41.0%;銷量7300萬臺,同比增長38.8%;出口近1900萬臺,占總銷量的26%。如此龐大的彩電產業,也給相關產業帶來良好的發展機遇。偏轉線圈是顯像管中的關鍵部件,受彩電行業整體拉動,近幾年也呈快速發展的趨勢。國內偏轉線圈行業生產集中度較高,主要是以咸陽偏轉為首的十幾家企業。咸陽偏轉、福建JVC、北京吉樂等在2003年都有較高增長。受等高端平面顯示技術產品的擠壓,產品雖然仍占主流,但份額卻不斷降低。同時,CRT產品向大屏幕純平方向的發展,也給自身帶來一定的發展機遇�？梢哉f(shuō),未來幾年,對于偏轉線圈來說,是挑戰和機遇并存的關鍵階段。
