快速熔斷器的熔絲除了具有一定形狀的金屬絲外,還會在上面點上某種材質的焊點,其目的為了使熔絲在過載情況下迅速斷開。

快速熔斷器就突出"快",也就靈敏度高,當電路電流一過載,熔絲在焊點的作用下,迅速發熱,迅速斷開熔絲,好的快速熔斷體其效率相當高,主要用來保護可控硅和一些電子功率元器件。

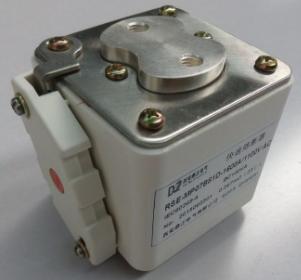

熔斷器由磁殼、導電板、熔體、石英砂、消弧劑、指示器六部分組成。熔體的材質為純銀,形狀為矩形薄片,且具有圓孔狹頸。

滅弧原理

快速熔斷器的熔體是由純銀制成的,由于純銀的電阻率低、延展性好、化學穩定性好,因此快速熔斷器的熔體可做成薄片,且具有圓孔狹頸結構。發生短路故障時,狹頸處電流密度大,故狹頸處首先熔斷,并被石英砂分隔成許多小段。這樣,由于熔體熔斷而形成的電弧就被石英砂分隔成許多小段,電弧電流較小,分布的空間小,易被消弧劑吸收。又由于石英砂是絕緣的,電弧熄滅后立即形成一個絕緣體,將電路分?jǐn)唷?/P>

特性

反時限電流保護特性。熔斷器具有反時延特性,即過載電流小時,熔斷時間長;過載電流大時,熔斷時間短。所以,在一定過載電流和過載時間范圍內,熔斷器是不會熔斷的,可連續使用。熔斷器有各種不同的熔斷特性曲線,可以適用于不同類型保護對象的需要。

限流特性

由于快速熔斷器的熔體為具有一系列圓孔狹頸的矩形薄片,且充有石英砂滅弧介質。圓孔狹頸處的截面積小,熱容量小,發生短路故障時,故障電流尚未達到預期的短路電流時,即被熔斷,電弧被石英砂分隔成許多小段。這樣,既限制了短路電流增加,亦加速電弧的熄滅。

分?jǐn)嗄芰��?qiáng)

發生短路故障時,圓孔狹頸處首先被熔斷,電弧被石英砂分隔成許多小段,電弧被很快熄滅。由于石英砂是絕緣的,電弧熄滅后,熔斷器立即變成一個絕緣體,將電路分?jǐn)�。因而快速熔斷器分�(jǐn)嗄芰��?qiáng),可高達50kA。

負載設備承受的沖擊能量小

電路出現短路故障時,負載設備承受的沖擊能量為

W=I2Rt

式中,I-短路電流; R-電路的電阻; t-從短路故障發生到電路被切斷的時間�？焖偃蹟嗥鞣�?jǐn)嗟臅r(shí)間短,且有很好的限流作用,故負載設備承受的沖擊能量小。
