高度規

影像儀自然就是影像測量儀的簡稱了。 自動影像測量儀是在數字化影像測量儀的基礎加上了基于機器視覺的自動邊緣提取、自動理匹去毛刺、自動測量合成,從而具有了點哪走哪、自動測量;CNC走位、自動測量;自動學習、批量測量等十分優異的功能。同時,基于機器視覺的自動對焦,可以滿足于清晰造影下的輔助測高需要,亦可加入觸點測頭完成坐標測高。自動影像測量是影像測量技術的高級階段,具有高度智能化與自動化特點。根據客戶需求擴充測量模塊,從而滿足個性化特點和綜合測量的快速需要,使測量設備具有量身定做的軟件靈魂。

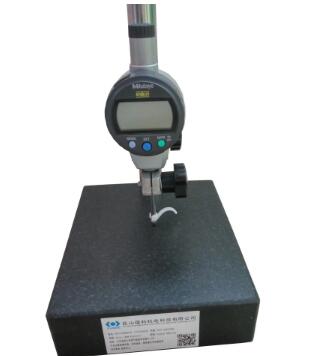

松開固定螺釘,轉動手柄,使高度規百 分表向下運動,至貼緊平臺百分表指零,再按歸零鍵歸零。
劃線或測量
1、調節轉動手柄,使百分表測頭高于被測量工件,然后降下高度,使測頭緊貼在被測工件上端,百分表指零時讀數(百分表歸零確保測量力一致)。
2、劃線轉動手柄使劃線前端達到規定的尺寸高度,調節固定螺釘,用手推動高度規底座在工件位置劃線。
1、測量前,用干凈清潔的布反復擦拭保護膜表面,清凈 底座和測量爪的工作面,檢查測量爪是否磨損;
2、清凈平臺工作面,將高度尺置于其上,松開緊固螺釘,移動尺框,檢查顯示屏和各按鍵工作是否正常;
3、移動尺框時,活動要自如,不應有過松或過緊,更不能有晃動現象;
4、測量時,用力要均勻,測力約3-5N,以保證測量準確性;
5、高度尺的液晶顯示處不可碰油、碰水;
6、測量零件時,零件上不能有異物,并在常溫下測量;
7、使用時,輕拿輕放,避免測量爪被碰撞到,不可掉到地上。
1、任意零點設定;
2、二個參考原點設定(二個坐標系);
3、公/英制轉換;
4、測頭補償;
5、量測兩點間距離;
6、量測圓中心/量測直角度;
7、量測中心距之內直徑/外直徑和差異性;
8、馬達驅動數位量表探測角度;
9、平行埠-列印傳輸介面/RS232C序列傳輸介面;
10、特殊基底材質設計在平行時更輕巧/氣浮式軸承;
11、內建記憶模組可記憶100組;12、帶內置電池。
游標高度規的基本原理與游標卡尺相同,同樣是利用游標(微分)原理,只是游標高度規具有一個固定式的基座,主尺垂直裝置在此基座上方,刻度位于主尺滑槽之中,并附有螺旋微動裝置,可準確歸零;喈于游標卡尺的固定測爪,基準面相當于測爪測量面,測頭的測量面相當于副尺測爪的測量面。游標高度規附有尺寸微調裝置,可以利用固定螺絲與微調鈕將尺寸調整到正確值。
2、量表高度規
利用主尺上之齒條與量表齒輪系中小齒輪配合,當測頭作上下移動時,量表之小齒輪回轉,用附于小齒輪上之指針來指示尺寸,將高度移動量放大成量表指針的旋轉。
3、液晶高度規
由主尺上之齒條與齒輪系中的小齒輪圓盤式光學編碼器配合,當測頭作上下移動時,小齒輪迂轉帶動圓盤式光學編碼器旋轉,使高度變化量以數字顯示出來。
4、磁感式高度規
由量測主軸上之磁性物質與磁性正弦波感測計數器所組成,當感測計數器與測頭同步移動時,可計算出因磁力線產生的正弦波的變化次數,并換算為高度量值。
5、精測塊規式高度規
使用多層塊規組合成階級尺寸,將此階級尺寸的塊規裝置在可上下移動的垂直主軸上,利用高精度的分厘卡來控制主軸的上下移動,此類高度規又分為標準型精測塊規式高度規及電子式精測規。
6、線性高度規
將一線性尺安裝在與基座垂直的測量主軸上,利用線性編碼器的原理,感測出精確的高度變化量,其具有測量數值讀取方便、檢驗精度高及檢驗快速等優點。
①把工件被測面放在平板上用目測法觀察工件與平板之間縫隙的大小進行測量;
②把工件被測面放在平板上用厚薄規(塞尺)進行測量;
③用三個千斤頂(可調支撐頂尖)把被測面朝上支撐好,用高度尺裝上杠桿百分表(千分表)校正好三個基準點后進行測量。
2、平行度的簡單測量:
①把工件基準面朝下放在平板上,用百分表(千分表)對到被測面并使指針偏擺過半圈左右,緊貼平板輕輕推動工件,從百分表(千分表)上讀出指針變動量;
②把工件基準面朝下放在平板上,用高度尺裝上杠桿百分表(千分表) 對到被測面并使指針偏擺過半圈左右,緊貼平板輕輕推動高度尺,從杠桿百分表(千分表)上讀出指針變動量。
3、跳動或同軸度的簡單測量:把軸類零件相同尺寸的部位(基準圓)放在一個或兩個V型槽內,與帶百分表或千分表的高度規一起放在平板上,把表頭對準被測部位,慢慢轉動零件,讀出表上的指針變動量就可得到圓跳動或同軸度。
1、檢查高度規測針是否有松動現象,發現松動,及時緊固;
3、檢查高度規測桿上下提動是否順暢,將防銹油噴到無塵布上,對測桿進行擦試,防止生銹。
每月保養
1、檢查高度規外部,是否有松動或損壞的組件。視實際情況,緊固松動的組件,替換或修理損壞的組件。
2、用防銹油擦試測量平臺,防止生銹。
每季度保養
1、檢查電路系統,布線是否松動或毀壞。發現異常,聯系制造商進行維修;;
2、用標準量塊測試高度規精度,(測試重復性,量塊幾何尺寸,線性精度等)進行功能性檢查。
