絕緣表

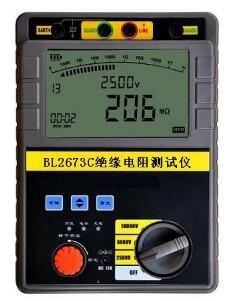

絕緣表,是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。采用嵌入式工業單片機實時操作系統,超薄形張絲表頭與圖形點陣液晶顯示器完美結合,該系列表具有多種電壓輸出等級、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標,各種測量結果具有防掉電功能等特點。
工作原理
絕緣表,全稱DMG2670數字兆歐表。由中大規模集成電路組成。本表輸出功率大,短路電流值高,輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極,從而產生一個從E到L極的電流,經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
主要特點
1、有多種電壓輸出選擇BC2000、BC2010,測量電阻量程范圍可達0~200GΩ,電阻量程范圍可自動轉換,并有相應的指示。
2、兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍,點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。
3、機械表頭與液晶屏合二為一。雙刻度顯示,量程自動轉換。彩色刻度易于讀識,并有LED顯示相應色彩。
4、采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強,儀器可自動計算吸收比和極化指數,無須人工干預。
5、操作界面友好,各種測量結果具有防掉電功能,可連續存儲20次的測量結果。
6、儀表產生高壓時,有提示音輸出。
7、內置殘留高壓放電電路,測試完畢可自動放掉被測設備上的殘留高壓。
8、交直流兩用,配置可充電池和交流適配器。
9、儀表采用便攜式設計,便于野外操作。
10、高壓短路電流≥3mA,是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
技術參數
高壓短路電流：≥3mA
工作電源：8節AA型充電電池，外置充電適配器
工作溫度及濕度：-10℃~40℃，最大相對濕度85%
保存溫度及濕度：-20℃~60℃，最大相對濕度90%
絕緣性能：電路與外殼間電壓為1000V DC時，最大2000MΩ
耐壓性能:電路與外殼間電壓為2500V AC時，承受1分鐘
尺寸:230mm×190mm×90mm(L×W×H)
重 量:2KG
相關概念
不善于傳導電流的物質稱為絕緣體(Insulator),絕緣體又稱為電介質引。它們的電阻率極高。絕緣體的定義:不容易導電的物體叫做絕緣體。 絕緣體和導體,沒有絕對的界限。絕緣體在某些條件下可以轉化為導體。這里要注意:導電的原因:無論固體還是液體,內部如果有能夠自由移動的電子或者離子,那么他就可以導電。沒有自由移動的電荷,在某些條件下,可以產生導電粒子,那么它也可以成為導體。
