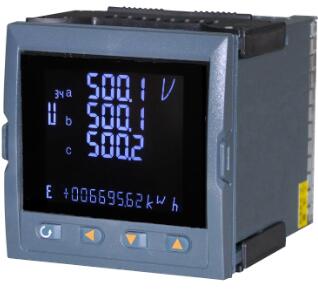

智能表國外知名品牌有美國電氣控制QP系列、法國施耐德PM系列,國內知名品牌有上海ACREL的ACR系列、江蘇斯菲爾PD系列、珠海派諾PMAC等。下面以上海ACREL的智能電力儀表ACR220EL為例,闡述智能網絡電力儀表的功能及應用。

ACR系列智能網絡電力儀表采用異步半雙工RS485的通訊接口和MODBUS-RTU通訊協議,以滿足自動化通信系統要求,使用低成本的屏蔽雙絞線配線即可構造可靠的通訊網絡。不管是在微弱之照度下,還是在完全漆黑的情況下高亮度發光LED顯示器和有背光支持的LCD顯示都會為您提供清晰的數據顯示。

對于該網絡電力儀表的使用者來說,可以輕易地在短時間內學會本機四鍵式操作法,該電力儀表提供多窗口式顯示功能,可讓使用者同時讀取多項電力參數。

●靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

●輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

●電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

●浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

●射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

●電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

●能源管理系統

●變電站自動化

●配電網自動化

●小區電力監控

●工業自動化

●智能建筑

●智能型配電盤、開關柜

可任意設定PT/CT變比;

儀表顯示可滾動設置;

I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計;

多塊儀表可設置不同地址;

可通訊接入SCADA、PLC系統中;可與業界多種軟件通訊(Intouch, Fix, Citec，組態網等);

藍屏背光LCD顯示，可視度高;

方便安裝，接線簡單，工程量小;

儀表采用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行;

四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。

ACR220EL多功能電力儀表可以實時測量下列電氣參數:

■ 電壓V:三相相電壓、線電壓

■ 電流I:三相線電流及其平均、中線電流

■ 有功功率P:各相有功功率和總有功功率

■ 無功功率Q:各相無功功率和總無功功率

■ 視在功率S:各相視在功率和總視在功率

■ 功率因數PF:各相功率因數和系統功率因數

■ 頻率F:系統的頻率

電能計量功能

ACR220EL可實現高精度的四象限電能計量,計量的電能包括吸收有功電能、釋放有功電能、感性無功電能、容性無功電能。

分時計費及最大需量記錄

具有復費率電能計量功能,復費率電能一天最多可分8個時段、4種費率(尖、峰、平、谷)來完成電能的分時計量,同時具有最大需量記錄功能最大需量紀錄及12個月電能統計,所有數據可通過通訊讀取。

I/O模塊

ACR220EL智能電力儀表提供了豐富的I/O接口�？商峁┒噙_(dá)8路數字量輸入(DI)用于監視開關量輸入的狀態;4路繼電器輸出(DO)模塊,用于實現斷路器的遠程控制、報警輸出和脈沖電度輸出等。

變送器輸出

模擬量輸出:最多可以提供2路4~20mA輸出,模擬變送輸出可選擇將電網中常見的26個電量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、

PA、PB、PC、P總、QA、QB、QC、Q總、SA、SB、SC、S總、PFA、PFB、PFC、PF、F) 隔離變送輸出為0~20mA或4~20mA的直流信號。

通訊模塊

提供1路異步半雙工RS485通訊接口,采用MODBUS-RTU協議,各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達128個儀表,每個儀表均可設定其通訊地址(Addr),通訊速率也可通過設置選擇。

技術規格參數

測量精度

電 壓 0.2%

電 流 0.2%

有功功率 0.5%

無功功率 0.5%

視在功率 0.5%

功率因數 0.2%

有功電度 1%

無功電度 1%

頻 率 0.2%

電流輸入

額定電流:AC1A、5A 電流變比可設定

過載能力 1.2倍持續,瞬時10倍/10秒

負 荷 小于0.2VA

精 度 0.2%

阻抗:<0.1Ω

電壓輸入

額定電壓:AC100V、400V 電壓變比可設定

過載能力:1.2倍持續,瞬時2倍/1秒

功耗:<0.2VA

精 度:0.2%

阻抗:>200kΩ

脈沖輸出

輸出方式:集電極開路的光耦脈沖,2路輸出

脈沖常數: 10000、40000、160000 imp/kWh

通訊網絡

標配1路RS485通訊接口,Modbus-RTU通訊協議

波特率38400、19200、9600、4800可設定

工作電源

交直流控制電源

工作范圍:AC80-270V、DC90-350V

功 耗:<1W

開關量輸入

2、4或8路干接點輸入,內置+5V電源

開關量輸出

輸出方式:2或4路繼電器常開觸點輸出

觸點容量:AC 250V/3A、DC 30V/3A

模擬量輸出

輸出方式:1、2或4路輸出,0~20mA、4~20mA可編程

負載能力:≤500Ω

適用環境

工作溫度:LCD顯示:-10℃~+45℃;LED顯示:-10℃~+55℃

儲存溫度:-20℃~+70℃

相對濕度:5%~95%不結露,無腐蝕性氣體

海拔:≤2500m

安全(電氣絕緣性質)

工頻耐壓:

電源、電壓輸入回路、電流輸入回路兩兩之間AC2kV/1min;

電源與開關量輸入回路、通訊回路、變送輸出回路之間AC1.5kV/1min

絕緣電阻:輸入、輸出端對機殼>5MΩ

電力儀表安裝尺寸(單位mm )

ACR120EL的外形尺寸 80*80mm 深 95mm

ACR220EL和ACR230ELH的外形尺寸 96*96mm 深 85mm

ACR320EL外形尺寸 120*120mm 深 85mm

選型范例

型 號:ACR220E/K

輸 入:380V 5A

開關量輸入/輸出:4DI/2DO

通 訊:RS485通訊接口,Modbus-RTU通訊協議

電 網:三相四線

顯示方式:LED顯示

工作電源:AC/DC220V 50Hz

型 號:ACR220EFL

測 量:電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率,分時計費

輸 入:100V 5A

通 訊:RS485通訊接口,Modbus-RTU通訊協議

電 網:三相三線

顯示方式:LCD顯示

工作電源:AC/DC220V 50Hz
