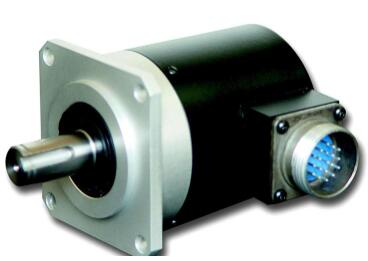

編碼器是把角位移或直線位移轉換成電信號的一種裝置。前者稱為碼盤,后者稱碼尺.按照讀出方式編碼器可以分為接觸式和非接觸式兩種.接觸式采用電刷輸出,一電刷接觸導電區或絕緣區來表示代碼的狀態是"1"還是"0";非接觸式的接受敏感元件是光敏元件或磁敏元件,采用光敏元件時以透光區和不透光區來表示代碼的狀態是"1"還是"0"。

增量式編碼器是將位移轉換成周期性的電信號,再把這個電信號轉變成計數脈沖,用脈沖的個數表示位移的大小。

絕對式編碼器的每一個位置對應一個確定的數字碼,因此它的示值只與測量的起始和終止位置有關,而與測量的中間過程無關。

旋轉增量式編碼器以轉動時輸出脈沖,通過計數設備來知道其位置,當編碼器不動或停電時,依靠計數設備的內部記憶來記住位置。這樣,當停電后,編碼器不能有任何的移動,當來電工作時,編碼器輸出脈沖過程中,也不能有干擾而丟失脈沖,不然,計數設備記憶的零點就會偏移,而且這種偏移的量是無從知道的,只有錯誤的生產結果出現后才能知道。

解決的方法是增加參考點,編碼器每經過參考點,將參考位置修正進計數設備的記憶位置。在參考點以前,是不能保證位置的準確性的。為此,在工控中就有每次操作先找參考點,開機找零等方法。

比如,打印機掃描儀的定位就是用的增量式編碼器原理,每次開機,我們都能聽到噼哩啪啦的一陣響,它在找參考零點,然后才工作。

(圖片文字依次為:光源、碼盤、光敏元件、放大整形、脈沖輸出)

在一個碼盤的邊緣上開有相等角度的縫隙(分為透明和不透明部分)，在開縫碼盤兩邊分別安裝光源及光敏元件。當碼盤隨工作軸一起轉動時，每轉過一個縫隙就產生一次光線的明暗變化，再經整形放大，可以得到一定幅值和功率的電脈沖輸出信號，脈沖數就等于轉過的縫隙數。將該脈沖信號送到計數器中去進行計數，從測得的數碼數就能知道碼盤轉過的角度。

為了判斷旋轉方向 ，可以采用兩套光電轉換裝置。令它們在空間的相對位置有一定的關系，從而保證它們產生的信號在 相位上相差1/4周期。
