1、限制電流,保護電路
2、改變電路中電壓的分配。

根據冷卻方式又分為空氣冷卻、水冷卻和油冷卻變阻器。通常,變阻器大都采用空氣冷卻方式,只有少數金屬變阻器采用水冷或油冷方式。變阻器在工業上用途之一是配合電機工作,如調節發電機的電壓,控制電動機的起動過程和調節電動機的轉速。與此相應,變阻器又分為起動變阻器、調速變阻器、勵磁變阻器等。此外,還有試驗室常用的滑線式變阻器和電阻箱兩種。電阻箱又有插孔式和旋鈕式兩種。

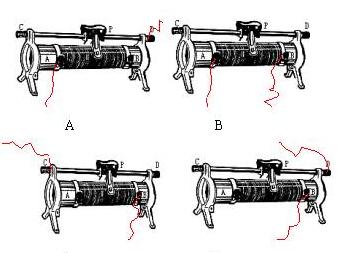

滑動變阻器構造:

1、接線柱
2、滑片
3、線圈
4、金屬桿
5、瓷筒

原理：

金屬桿電阻小,電流順著劃片從金屬絲流過從而改變了電阻絲接入電路的長度,也改變了電阻的大小�；瑒幼冏杵鞯碾娮杞z繞在絕緣瓷筒上,大部分滑動變阻器電阻絲為鎳絡合金絲,電阻絲外面涂有絕緣層。

電阻箱的使用

使用時,把兩個接線柱接入電路,調節旋盤就能得到0~××××××歐之間的任意阻值。各旋盤對應的指示點的示數以面盤上標出的倍數,然后加在一起,就是接入電路的阻值。

滑動變阻器的分壓接法。

分壓是和分流相對的

滑動變阻器在電路中可以作限流器用,也可以作分壓器用,應當如何選用這兩種不同的形式呢？這首先是由電路中的需要來決定的,例如,有時需要負載電壓有較大幅度的變化,有時需要能夠做到細微的調節。哪一種電路能滿足這些要求,這就需要我們研究兩種電路的輸出特性。

實驗前取滑動變阻器（20Ω/0．5A）、直流電流表、直流電壓表、直流電源（6伏）、電阻箱（0－9999Ω）、開關、學生實驗用滑動變阻器。

電位器是可變電阻器的一種。通常是由電阻體與轉動或滑動系統組成,即靠一個動觸點在電阻體上移動,獲得部分電壓輸出。電位器的作用——調節電壓（含直流電壓與信號電壓）和電流的大小。電位器的結構特點——電位器的電阻體有兩個固定端,通過手動調節轉軸或滑柄,改變動觸點在電阻體上的位置,則改變了動觸點與任一個固定端之間的電阻值,從而改變了電壓與電流的大小。電位器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸電之間外加一個電壓時,通過轉動或滑動系統改變觸點在電阻體上的位置,在動觸點與固定觸點之間便可得到一個與動觸點位置成一定關系的電壓。它大多是用作分壓器,這時電位器是一個四端元件。電位器基本上就是滑動變阻器,有幾種樣式,一般用在音箱音量開關和激光頭功率大小調節電位器是一種可調的電子元件。用于分壓的可變電阻器。在裸露的電阻體上,緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。按材料分線繞、炭膜、實芯式電位器；按輸出與輸入電壓比與旋轉角度的關系分直線式電位器（呈線性關系）、函數電位器（呈曲線關系）。主要參數為阻值、容差、額定功率。廣泛用于電子設備,在音響和接收機中作音量控制用。

原理

從外觀看,脈沖電位器與普通電位器一樣都是三個引腳,但在其內部與引腳1、2相連的是兩個長短不一的金屬靜片,與引腳3相連的是一周有12或24個齒的金屬動片。當脈沖電位器旋轉時可出現四種狀態：即引腳3與引腳1相連,引腳3與引腳2及引腳1全相連；引腳3與引腳2相連,引腳3與引腳2及引腳1全斷開。

在實際使用中,一般將引腳3接地作為數據輸入端。而引腳1、2作為數據輸出端與單片機I/O 口相連。如圖2中所示,將引腳1與單片機的P1.0相連,引腳2與單片機的P1.1相連。當脈沖電位器左旋或右旋時,P1.0和P1.1就會周期性地產生所示的波形,如果是12點的脈沖電位器旋轉一圈就會產生12組這樣的波形,24點的脈沖電位器就會產生24組這樣的波形；一組波形（或一個周期）包含了4個工作狀態。因此只要檢測出P1.0和P1.1的波形,就能識別脈沖電位器是否旋轉是左旋還是右旋。
