蝸輪蝶閥
采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用,主要的是正確選擇 閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。
處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。
D341X-1.6C型軟密封閥門適用溫度90 - 100℃。
它們適用于空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。

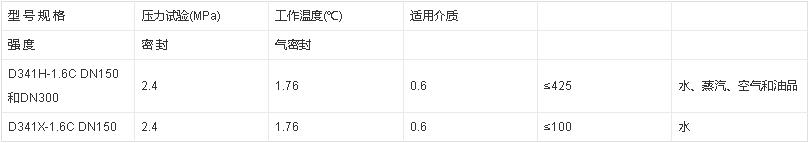

2、閥門的性能規范
①金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構,安裝在閥體上,蝶板密封面堆焊不銹鋼。
②軟密封閥門的密封圈為丁腈橡膠材質,是安裝在蝶板上的。閥體閥座堆焊不銹鋼。
2、工作原理
①金屬密封閥門的設計是采用三偏心結構原理,利用了固有的凸輪效應,完全消除了90度行程中閥座與密封圈之間的全部摩擦。
②橡膠軟密封蝶閥的設計采用了單偏心結構,與中線軟密封不同,蝶板轉動大約在20度之后,閥座與密封圈之間迅速脫離,從而減少摩擦。
3、閥門的驅動方式
閥門的驅動方式為蝸輪手動機構,將手柄順時針?lè)较蛐D(zhuǎn)90°,閥門既可關閉,手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。

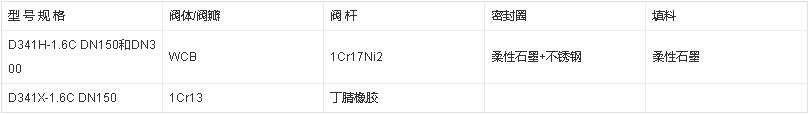

4、主要零件材料:
船用中心型對夾式蝸輪蝶閥帶齒輪傳動蝶閥jis f7480
- 產品規格：
- DN40-1200
- 產品數量：
- 1000
- 經營模式：
- 生產型
- 執照認證：
- 已認證
- 最近更新：
- 2025/10/12 15:29:41
- 經營品牌：
- 上海精騁
船用中心型對夾式蝸輪蝶閥帶齒輪傳動蝶閥jisf7480 產品名稱：船用中心型蝸輪蝶閥、日標蝸輪蝶閥 型號：jisf7480gb/t3036-94 法蘭連接尺寸：jisb2212jisb2213jisb221￥185元/臺所在地：上海上海
上海精騁閥門制造有限公司
禹軒供應qdx3-3蝶閥蝸輪箱-單級球閥蝸輪箱
- 產品規格：
- 產品數量：
- 經營模式：
- 生產型
- 執照認證：
- 未認證
- 最近更新：
- 2023/5/28 18:53:16
- 經營品牌：
- 禹軒
禹軒閥門借多年生產的經驗和國內閥門使用單位對閥門產品使用要求的不斷提高，綜合信息資源，研制開發了多種閥門蝸輪箱。主要產品有：?jiǎn)渭?jí)型蝸輪箱（qdx3-d）、雙級型蝸輪箱（qdx3-s）、配電動型蝸輪箱（qdx3-d）、管￥0元/臺所在地：上海上海
上海禹軒泵閥有限公司
不銹鋼立式雙氣動快裝蝶閥 焊接蝶閥 螺紋蝶閥
- 產品規格：
- 產品數量：
- 1000
- 經營模式：
- 生產型
- 執照認證：
- 未認證
- 最近更新：
- 2024/12/7 8:17:50
- 經營品牌：
應用： 這一款衛生型、自動型或手動型操作的蝶閥，廣泛應用于啤酒、飲料、乳品、果汁、制藥、生物工程等眾領域。 優點： 1.密封件：有較強的耐酸 、堿 和耐高溫性能,永久壓縮變形小.br￥350元/臺所在地：浙江溫州
溫州永樺流體設備科技有限公司
