水力控制閥是一種利用水自潤式閥體,無須另加機油潤滑,如遇主閥內零部件損壞時,請按下列指示進行拆卸。(注:內閥內一般消耗損傷品為膜片和 ...

但在工程中應用水力控制閥時,還存在一定誤區,如閥的適用條件,閥的設計選用要求,安裝要點等,為此,本文擬以 CECS 標準《水力控制閥應用設計規程》(送審稿)為基礎,結合本人的體會來闡述上述諸方面的問題。

水力控制閥是以管道介質壓力為動力,進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同,可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水力電動控制閥、緊急關閉閥等。 導閥隨介質的液位和壓力的變化而動作,由于導閥種類很多,可以單獨使用或幾個組合使用,就可以使主閥獲得對水位和水壓及流量等進行單獨和復合調節的功能。但主閥閥體類似截止閥,閥門全開時,其壓力損失比其他閥門要大得多,且各個開度損失系數越是與全閉狀態接近,越是劇增,閥門口徑越大就越顯著。

具有上述特性的閥門,在接近閥瓣的動作加速,易發生水錘的沖擊,接近全閉時,閥門動作越緩慢越好,于是可在閥瓣上設置節流裝置。另外先導閥的節流和動作部分要盡量避免設置特小口徑的孔口,以免堵塞。必要時要加過濾網,定期檢修及設置旁通管路。水力控制閥分隔膜型和活塞型兩類,工作原理相同,都是以上下游壓力差為動力,有導閥控制,使隔膜(活塞)液壓式差動操作,完全由水力自動調節,從而使主閥閥瓣完全開啟或完全關閉或處于調節狀態。

當進入隔膜(活塞)上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥瓣低部和隔膜下方的壓力值就大于上方的壓力值,從而將主閥閥瓣推到完全開啟的位置:當進入隔膜(活塞)上方控制室內的壓力值處于入口壓力與出口以來中間時,主閥閥瓣就處于調節狀態,其調節位置取決于導管系統中的針閥和導閥的聯合控制作用。

導閥可以通過下游壓力的變化而開大或關小其自身的小閥口,從而改變隔膜(活塞)上方控制室的壓力值,控制主閥閥瓣的調節位置�？捎糜谏�活給水、消防系統及工業給水系統。

1、工程式中應用的水力控制閥是經過制造廠檢驗合格,各種標識齊全,技術資料符合要求的產品。

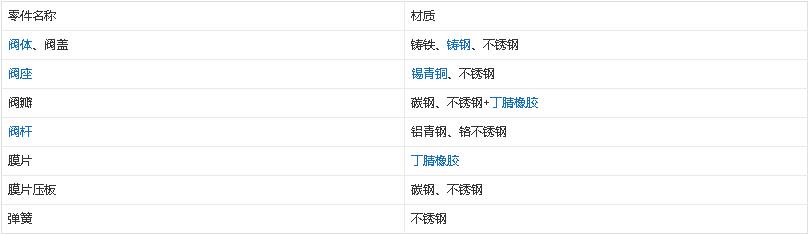

2、根據功能要求,選擇閥門種類,再根據管道輸送介質、溫度、建筑標準和業主 要要求 等,確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

3、閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別,管道輸送的介質,其工作壓力應小于閥門的公稱壓力值。

4、工程中水力控制閥的設置應當有足夠的空間,以便管理、操作、安裝和維修,并應符合管路對閥門的要求。

5、管路采用法蘭連接時,應采用法蘭連接的水力控制閥;管路采用溝槽式連接時,應采用溝槽式連接的水力控制閥。

6、水力控制閥應設置在介質單向流動的管路上。

7、水力控制閥主閥體上的箭頭方向必須與管路系統流向一致。

8、接水力控制閥管段不 應有氣堵 、氣阻現象。在管網最高位置 等存氣段 應設置自動排氣閥。

9、閥門水平安裝時,閥蓋、閥桿應朝上。垂直安裝時,閥蓋、閥桿應朝外。

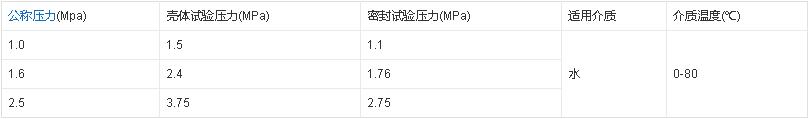

10、閥門安裝前應做強度和嚴密性試驗。

A、閥門的強度試驗壓力為公稱壓力的1.5倍;

B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍;

C、試驗壓力在試驗持續時間內應保持不變,且殼體填料及閥瓣密封面無滲漏;

D、閥門試驗持續時間按上表。

水力控制閥是一種液位自動控制閥門,利用控制回路中浮球閥的開啟和磁閉來控制主閥的開啟和關閉,從而達到設定{HotTag}液位控制的閥門。遙控浮球組應由以下組件組成( 沿水流方向)

A、控制閥(閘閥或蝶閥);B、過濾器; C、遙控浮球閥。

注:

A、如介質較為潔凈時,可用主閥導管系統內微型過濾器代替管道過濾器。

B、安裝現場,應有拆卸過濾器的空間。

當生活、生產、消防給水系統的水池(箱)其進水管公稱直徑大于或等于50mm時宜設置遙控浮球閥。遙控浮球的公稱通徑應與管路公稱直徑相同。遙控浮球閥前應設置過濾器,過濾器應符合下列規定:

A、濾網材料應有足夠強度和剛度,宜采用不銹鋼和銅制作;濾網孔口水流總面積應為管道截面積的1.5~2倍,孔數應為20~60目。

B、應便于清污。

遙控浮球閥應設置在水池或水箱的進水管道上,宜水平安裝,閥蓋朝上。其控制導管與浮球設置應符合以下要求:

A、遙控浮球閥控制導管應充分固定在水池或水箱上,控制導管總長度宜下超過8cm,浮球中心應距進水口1cm以外或進水管應采取消波裝置。

B、同一水池或水箱內高出溢流水位以上部位應有防止回流污染破壞虹吸現象的通氣孔,孔徑10mm,孔中心與溢流水位高度應符合規定。

生活給水系統可調式減壓閥,閥前與閥后的最大壓差不大于0.4MPa;在有安靜要求的場所(住宅、旅館、醫院)生活給水系統可調式減壓閥前與閥后的最大壓差不宜大于0.3MPa。當生活給水系統可調式減壓閥前與閥后的最大壓差值超過上述規定時,可調式減壓閥宜串聯設置或采取防噪聲措施。

當可調式減壓閥公稱直徑不大于50mm時,應采用直線式減壓閥;當大于50mm小于100mm時,宜采用先導式減壓閥。

對用水量極不均勻的某些高層民用建筑(如旅館、住宅、醫院),在有安靜要求的場合,可調式減壓閥 宜異徑 并聯設置。異徑并聯設置時應符合下列要求:

A 、按主、副減壓閥工作情況和流量特性確定主、副減壓閥直徑。一般副減壓閥 宜比主 減壓閥公稱直徑小兩級或兩級以上;

B 、副減壓閥閥后壓力宜比主 減壓閥的閥 后壓力高 00.020~0.035 MPa (動壓值)。

注:

A、異徑并聯設置時,通過的設計流量應按不同公稱直徑的或調式減壓閥同時工作計算。

B、異徑并聯設置只適用于可調式減壓閥。

C、主減壓閥為直接式減壓閥時,可不并聯副減壓閥。

D、異徑并聯設置時,主減壓閥可不再并連同 徑 減壓閥。

水力控制閥按結構可分為隔膜型和活塞型兩類,工作原理相同,都是以上下游壓力差△P為動力,由導閥控制,使隔膜(活塞)液壓式差動操作,完全由水力自動調節,從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜(活塞)上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值,所以將主閥閥盤推到完全開啟的位置;當進入隔膜(活塞)上方控制室內的壓力水不能排到大氣或下游低壓區時,作用在隔膜(活塞)上方的壓力值就大于下方的壓力值,所以就會把主閥閥盤壓到完全關閉的位置;當隔膜(活塞)上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤就處于調節狀態,其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而開大或關小其自身的小閥口,從而改變隔膜(活塞)上方控制室的壓力值,控制方閥閥盤的調節位置。

使用,首先要注意選型。選型不當,會造成阻水和漏氣現象。選用水力控制閥時,必須按設備每小時的耗汽量乘以選用倍率2-3倍為最大凝結水量,來選擇水力控制閥的排水量。才能保證水力控制閥在開車時能盡快排出凝結水,迅速提高加熱設備的溫度。水力控制閥排放能量不夠,會造成凝結水不能及時排出,降低加熱設備的熱效率。

選用水力控制閥時,不能以公稱壓力選水力控制閥,因?yàn)楣�稱壓力只能表示水力控制閥體殼承受壓力等級,水力控制閥公稱壓力與工作壓力的差別很大。所以要根據工作壓差來選擇水力控制閥的排水量。工作壓差是指水力控制閥前的工作壓力減去水力控制閥出口背壓的差值。 選擇水力控制閥要求準確無誤地阻汽排水,靈敏度高,能提高蒸汽利用率,不泄漏蒸汽,工作性能可靠,背壓率高、使用壽命長、維修方便是首選的條件。

水力控制閥宜水平安裝。水平安裝時,閥蓋宜向上。消防給水系統的減壓閥閥后應有排水設施。自動噴水滅火系統的需減壓時,減壓閥應設置在報警閥前(沿水流方向),與單個報警閥配套設置的減壓閥,可不設備用減壓閥;與多個報警閥配套設置的減壓閥,應設備廠用減壓閥。用于熱水供應工程的減壓閥,應采用熱水型減壓閥。

采用干管干管循環方式(半循環方式)的熱水供應工程,減壓閥設置要求應與冷水工程相同;采用立管循環方式(全循環方式)的熱水供應工程,減壓閥設置應防止熱水循環的破壞,各分區回水管在匯合點壓力應平衡。

水力控制閥主閥是一種利用水自潤式閥體,無須另加機油潤滑,如遇主閥內零部件損壞時,請按下列指示進行拆卸。(注:主閥內一般消耗損傷品為膜片和○型圈,其它內部零件損傷甚少)

1、先將主閥前后端閘閥關閉。

2、將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力。

3、將所有螺絲取下,包括控制管路中的附設銅管的螺帽。

4、取閥蓋和彈簧。

5、將軸芯、膜片、活塞等取下,切勿損傷膜片。

6、將以上各項東西取出后,檢查膜片及○型圈是否損壞;如無損壞請勿再分拆其內部零件。

7、如發現膜片或○型圈有損壞,請將軸芯上的螺帽松脫,逐漸分解出膜片或型圈,取出后重新?lián)Q上新的膜片或○型圈。

8、詳細檢視主閥內部閥座、軸芯等是否有損壞,若有其它雜物在主閥內部將其清理出。

9、依反向順序?qū)⒏鼡Q后的零部件組合裝好主閥,注意閥門不能有卡阻現象。

10、請參考安裝操作注意事項重新使用。

在主閥不變的情況下,通過針形閥、先導閥及相應 控制系統,根據管網中不同的要求,可演變出幾十種功能的閥門,除上述5種給水系統常用的以外尚有電動浮球閥、水力電動控制閥、電磁控制閥、流量控制閥、緊急關閉閥等。均有不同的設計選用要求和安裝要求。

由于水力控制閥在作用方式上利用介質自身壓力及液壓系統操作,并能自動控制,動作準確,性能可靠,故在建筑給水(含消防)系統中廣泛應用。分別介紹了遙控浮球閥、可調式減壓閥、緩閉止回閥、泄壓閥和 持壓閥 等幾種常用的水力控制閥的設計選用和安裝要點。

水力控制閥如同其他閥門一樣尚有許多需要我們?nèi)フJ(rèn)識、去開發的功能,如小口徑的流量控制閥的開發、各種水力控制閥閥用橡膠的要求、彈簧的壽命等等,以便更好地應用到工程中。

1、JB/T10674-2006《水力控制閥》

利用水力控制原理,通過不同的構造達到多用途控制目的的閥門總稱。

它包括:遙控浮球閥、可調式減壓閥、緩閉消聲止回閥、流量控制閥、泄壓/持壓閥、水力電動控制閥、

水泵控制閥、壓差旁通平衡閥、緊急關閉閥。

2、CJ/T219-2005《水力控制閥》

利用水力控制原理,用導管和不同的元件組成不同的控制系統閥門的總稱。

3、CECS144-2002《水力控制閥應用設計規程》

利用水力控制原理,通過不同的構造達到多用途控制目的的閥門總稱。

1、先將主水力控制閥前后端閘閥關閉。

2、將主水力控制閥蓋上的配管接頭螺絲松開,釋放閥內壓力。

3、將所有螺絲取下,包括控制管路中的必要銅管的螺帽。

4、取水力控制閥閥蓋和彈簧。

5、將軸芯、膜片、活塞等取下,切勿損傷膜片。

6、將以上各項東西取出后,檢查膜片及○型圈是否損壞;如無損壞請勿再分自行爭其內部零件。

7、如發現水力控制閥膜片或○型圈有損壞,請將軸芯上的螺帽松脫,逐浙分解出膜片或型圈,取出后重新?lián)Q上新的膜片或○型圈。

8、詳細檢視主閥內部水力控制閥座、軸芯等是否有損壞,若有其它雜物在主閥內部將其清理出。

在作用方式上利用水力控制閥內介質自身壓力及液壓系統操作,并能自動控制,動作準確、性能可靠,可在生活生產及消防給水系統管道中起控制與安全的作用。

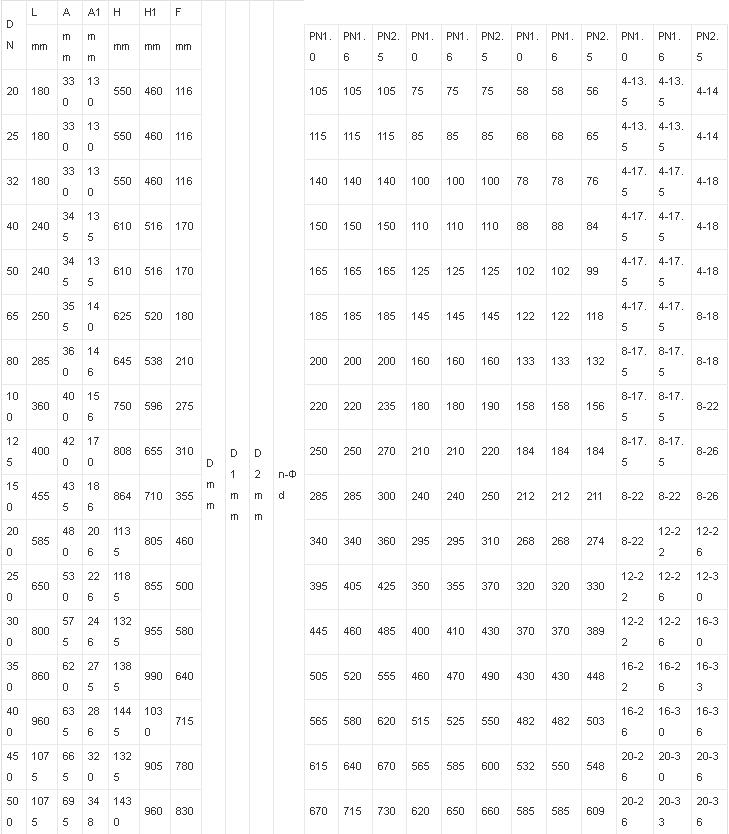

外形尺寸
