在线播放免费人成毛片乱码,日本特黄特黄刺激大片,亚洲美女色禁图,欧美交换配乱吟粗大视频

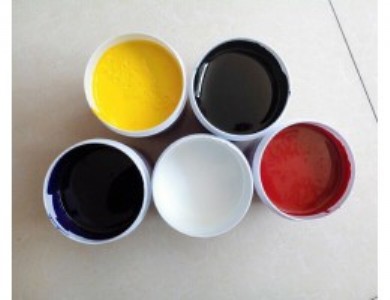

1. 油墨類型：以特選的合成樹脂與環(huán)氧樹脂調配而成的一液性加熱硬化型油墨。通常這種油墨須經高溫的烘焙，但無鹵素  金屬油墨 因內含催化劑  ，烘焙溫度可以相對降低。而且油墨會具有高柔軟度(可撓曲)，并有迭印功能(印好的墨層經150℃30 分鐘烘焙就可以迭印另一顏色)。 2. 用 途：可用于印刷鋁標牌，鍍錫鐵片、不銹鋼、鐵，或以這些金屬覆蓋的表面。 3. 外 觀：平滑表面有高光澤效果。 4. 干燥時間：必須加熱，標準烘焙時間為150℃30 分鐘。 5. 稀 釋 劑  ：標準溶劑  有t-980 或t-990。 6. 附 著 力：對金屬與金屬覆蓋表面都有極強的附著力。 ※如需更好的抗溶劑  性，可加5 份的b1 硬化劑  在100 份的油墨中，但加硬化劑  后油墨的 保存壽命約為一星期，硬化溫度為150℃×30 分鐘。 二．其它注意事項 1） 無鹵素  金屬油墨必須烘焙才能取得好的油層表現(xiàn)。但環(huán)氧樹脂易受濕氣影響而產生顏色從涂料分離的現(xiàn)象。所以如用以制作戶外標志就必須注意(如招牌，信標等)。 2） 無鹵素  金屬油墨油墨須存放于較暗而涼快的地方，盡少接觸空氣。 3） 無鹵素  金屬油墨含有催化劑  硬化促進劑  ，以調節(jié)硬化時間。但有時顏色內的催化劑  受空氣與存放時間太長的影響而減低效能。要恢復原來的性能可加不超過1％(重量比)的h 型催化劑  (無鹵素  金屬油墨)。如油墨存放太久，則使用前好先作試驗。 三．油墨膜片測試結果：　 硬度： 2h, 鉛筆硬度45°x500克，使用三菱uni牌ok; 交叉切割試驗：100/100，以1毫米間隔交叉切后用粘貼膠帶剝離，ok； 拉伸試驗：3毫米直徑，沖擊試驗：300克鋼球x1公尺落下，ok； 彎曲試驗：折彎曲2毫米180°，ok； 耐水試驗：泡在自來水中1個月，ok； 耐鹽  水試驗：泡在5％洗劑  液中1周，ok； 耐洗滌劑  試驗：泡在7％洗劑  液中1星期，ok； 耐試驗：泡在5％氫氧化鈉中2天，ok； 耐酸  試驗：泡在5％鹽  酸  溶液中2天，ok； 耐汽油試驗：將汽油滴在樣本面以500克力抹掉，重復50次，ok； 耐酒精試驗：將甲  醇滴在樣本面以500克力抹掉，重復50次，ok； 耐**試驗：將**滴在樣本面以500克力抹掉，重復50次，ok； 測試條件
