在线播放免费人成毛片乱码,日本特黄特黄刺激大片,亚洲美女色禁图,欧美交换配乱吟粗大视频

jpl-008銅防變色抗氧化劑

一、產(chǎn)品簡(jiǎn)介

jpl-008銅防變色抗氧化劑  具有脫水、防變色、防銹蝕三重作用，對(duì)金屬?zèng)]有腐蝕，適用于黃銅、紫銅、紅銅、純銅、白銅、錳銅、鉻鎬銅、鈹銅、磷銅、青銅、仿金等銅合金的防氧化，鹽  霧測(cè)試24小時(shí)以上，可保持銅面光亮度八個(gè)月以上，符合環(huán)保標(biāo)準(zhǔn)，明顯的抗蝕防護(hù)作用，防氧化效果顯著。

jpl-008防變色劑  理化性能穩(wěn)定，電氣性能極佳，不影響導(dǎo)電，而且無(wú)毒無(wú)味不揮發(fā)、不潮解分解不升華，不吸附灰塵及h2s、so2等害氣體，能夠有效抵制濕熱鹽  霧、毒菌等對(duì)金屬的侵蝕，有較好的潤(rùn)濕性和較高的抗蝕性能。本產(chǎn)品還可以加入其它助劑  中配合使用，例如水性、溶劑  性的封閉劑  、罩光金油、防銹劑  等產(chǎn)品，在每升工作液中加入10-20％即可起到優(yōu)良的作用。

二、工藝參數(shù)

序號(hào) 項(xiàng) 目 技術(shù)指標(biāo) 說(shuō)明

1 外 觀(guān) 無(wú)色或淺黃色液體

2 氣味 輕微酒精氣味

3 槽體容器 塑料容器 不得用金屬容器，除非是銅質(zhì)容器

4 加熱管 銅質(zhì)加熱管或石英及聚四氟乙烯（特氟龍）加熱管 其他金屬材質(zhì)的加溫管，將改變藥液的性能，不宜采用

5 密 度(g/cm3) 0.85±0.05

6 ph值 4±1 檢測(cè)ph值可作為槽液更換的參考

7 配 比 10－20％ 純水稀釋?zhuān)�要求高時(shí)濃度適當(dāng)調(diào)高

8 工作溫度(℃) 常溫~70℃

9 處理方式 浸泡、噴淋、刷涂

10 干燥時(shí)間 80-100度，時(shí)間為30分鐘

三、工藝流程：拋光后或清洗干凈的工件→甩干水分（應(yīng)用于復(fù)雜工件）→jpl-008銅防變色抗氧化劑  處理→流動(dòng)水洗干凈→熱水浸泡（100℃左右，用要用于工件升溫，目的是讓水份自行揮發(fā)或者干燥）→烘干（80-100度，時(shí)間為30分鐘）→jpl-004封閉(針對(duì)于高耐蝕要求的產(chǎn)品)

四、注意事項(xiàng)：

1． 工件經(jīng)過(guò)除油后化學(xué)拋光與清洗或者電鍍光亮酸  銅或其它銅出來(lái)后；先用流動(dòng)水漂洗兩次，再用去離子水清洗一次，這樣可以使藥液中盡可能帶入更少的雜質(zhì)，從而延長(zhǎng)藥液的使用壽命；

2．必須選用各種塑料容器，配比比例：jpl-008抗氧化劑  10-20％，加入去離子水(純水)80-90％，不可用自來(lái)水，濃度視具體工藝要求而定。

 3、常溫鈍化：一定要在工作液中處理3-5分鐘 ,因?yàn)樵谑覝叵裸~層所形成的鈍化膜會(huì)在5分鐘左右，一般情況下均建議常溫使用，除非冬季氣溫極低可在加溫情況下使用；                                                                       4、加溫鈍化，冬季氣溫低時(shí)可以加溫到在60-70℃之間，最好在65℃左右，在這種條件下，jpl-008只要1－2分鐘就能形成完整而均勻且有光澤的鈍化膜層，生產(chǎn)效率更高，而且效果更好。如果內(nèi)置加溫管一定要是銅質(zhì)的，或者采用石英及聚四氟乙烯（特氟龍）加熱管，如果是其它金屬材質(zhì)的加溫管，將改變藥液的性能，不宜采用。也可采取外置加熱方式。

5、通過(guò)上述方式處理以后，用流動(dòng)水洗1分鐘，甩干至工件表面無(wú)水珠，取出在70-100℃的溫度下烘干或者擦拭干表面的水珠即可。

6、廢水處理：本產(chǎn)品廢液可以直接排放

五、槽液維護(hù)：

1．工作液的壽命很大程度上取決于工作前清洗干凈程度。經(jīng)酸  洗的零件要水洗干凈，不能有殘酸  帶入鈍化液中。（溶液酸  度增高，使銅件上的膜層溶解，起不到防護(hù)作用）。不要讓其它金屬零件進(jìn)入溶液中，因此, 鈍化液要與酸  洗溶液分開(kāi)，避免六價(jià)鉻、三價(jià)鉻離子的進(jìn)入，而且復(fù)雜產(chǎn)品進(jìn)入防變色槽中前,要避免有殘余的藥液存在，長(zhǎng)期如此，才能使溶液的壽命達(dá)到最佳狀態(tài)。

2．溶液壽命的判斷一般以ph值為標(biāo)準(zhǔn)，新配槽液ph值一般為4±1，當(dāng)溶液ph超出1-10時(shí)，溶液應(yīng)予以報(bào)廢，如果防變色要求時(shí)間不高，可以以試驗(yàn)為標(biāo)準(zhǔn),一般情況下,本液在ph2-9的情況下都是有良好鈍化作用,如果質(zhì)量要求高的時(shí)候,可以將ph控制在3-8的范圍以?xún)?nèi)。

3、防變色槽液前的清水槽需要經(jīng)常用ph試紙檢查其ph數(shù)值，如果發(fā)現(xiàn)清水脫離中性，建議立即更換清水，否則防變色劑  將受到影響。

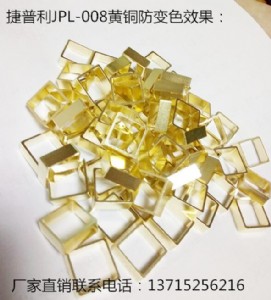

六、銅防變色劑  性能測(cè)試數(shù)據(jù)（以下數(shù)據(jù)僅供參考）：

處理?xiàng)l件：jpl-008銅防變色劑  溶液，溫度65-70℃，時(shí)間2min。

對(duì)比條件：傳統(tǒng)鉻酸  處理品。測(cè)試樣品：黃銅片與紫銅片各幾張。

  實(shí)踐證明，jpl-008銅防變色劑  溶液能過(guò)鹽  霧測(cè)試24小時(shí)不變色，銅防變色劑  的效果比傳統(tǒng)的鉻酸  鈍化的效果要增強(qiáng)8-10倍。而且環(huán)保無(wú)毒，處理成本總體呈下降趨勢(shì)。

七、產(chǎn)品包裝：25升/桶。
