風機出氣管道金屬補償器的選型

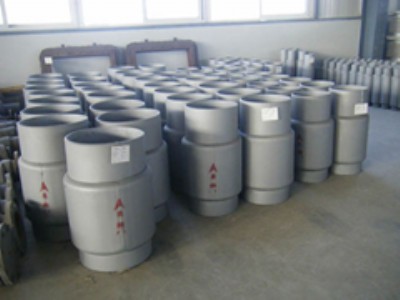

金屬補償器是利用波紋管這種彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。特點是承受較大的軸向，橫向和角向位移時，還能承受一定的內壓或外壓。

金屬補償器在承受介質壓力時，波紋管兩端會有壓力推力產生，壓力推力需要由相應的約束構件或系統固定支架來承受。波紋管壓力推力為波紋管有效面積和介質壓力的乘積。風機出氣管道口徑大、壓力高，壓力在補償器上所產生的壓力推力達到1000kn，如此大的壓力推力作用在固定支架上是不可行。所以選用裝配自身約束構件承受壓力推力的約束型補償器。

經由多種方案的比較最終考慮設備管口的允許受力要求、管道作用到土建結構的作用力及項目經濟性，選擇了以下方案：

主風機出口到限位支架、備用風機出口到限位支架兩個管段是典型的空間“z”形管段，為保證各個方向的熱位移由補償器吸收而不是由風機出口來承受熱位移產生的荷載，所以選用一個復式萬向鉸鏈型補償器加一個鉸鏈型補償器的三鉸鏈組合。

限位支架到限位支架管段是典型的空間“z”形管段，由于兩個水平方向的管段長，安  裝補償器的斜管段比較短，考慮經濟性，只選用一個復式萬向鉸鏈型補償器，來吸收兩個水平的熱位移，斜管短的熱位移就由水平方向較長的管段來吸收。
