5754
編輯 鎖定
5754鋁材密度為：0.0000028、5754具有中等強度、良好的耐蝕性、焊接性及易于加工成形等特點，是al－mg系合金中的典型合金。在國外，不同熱處理狀態(tài)的5754是汽車制造業(yè)（轎車車門、模具、密封件）、制罐工業(yè)所用的主要材料。
中文名5754鋁板標準尺寸1220*2440mm線 徑0.1mm-20mm鋁線標準尺寸10kg-200kg密 度0.0000028
5754應(yīng)用范圍
編輯
5754廣泛應(yīng)用于焊接結(jié)構(gòu)、貯槽、壓力容器、船舶結(jié)構(gòu)與海上設(shè)施、運輸槽罐以及用于要求有優(yōu)良加工性能、優(yōu)良耐蝕性、高疲勞強度、高可焊性和中等靜態(tài)強度的場合。

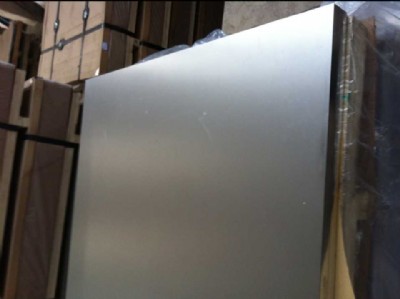

5754鋁板表面
編輯
1、表面不允許有裂紋、腐蝕斑點和硝鹽 痕跡。
2、表面上允許有深度不超過缺陷所在部位壁厚公稱尺寸8％的起皮、氣泡、表面粗超和局部機械損傷，但缺陷最大深度不能超過0.5mm,缺陷總面積不超過板材總面積的5％。
3、允許供貨方沿型材縱向打光至表面光滑。
4、其他要求：有需求方和供貨方自己擬定
5754物理性能
編輯
5754化學成分
硅 si ：0.40 ；
銅 cu ：0.10；
鎂 mg：2.6～3.6 ；
鋅 zn：0.2 ；
錳 mn：0.50 ；
鉻cr ：0.30 ；
鐵 fe： 0.40；
鋁 al ：余量 。
單個：0.05。
5754力學性能
抗拉強度 σb (mpa)：165～265。
鋁板帶國家標準(gb/t 3880-2006)，適用于鋁合金板帶材料的統(tǒng)一標準。
5754熱處理工藝
1)均勻化退火:加熱440℃;保溫12～14h;空冷。
2)快速退火:加熱350～410℃;保溫時間30～120min;空或水冷。
3)高溫退火:加熱350～420℃;成品厚度≥6mm或<6mm時,保溫時間為2～10min或10～30min;空冷。
4)低溫退火:加熱250～300℃或150～180℃;保溫時間為1～2h,空冷.
57545754現(xiàn)貨規(guī)格
編輯
鋁板規(guī)格：
厚度：3mm、4mm、6mm、8mm
寬度：1000mm\1220mm\1500mm
長度：2000mm、2440mm、3000mm、6000mm
鋁板標準尺寸：1220*2440mm
鋁棒規(guī)格：
直徑：3.0mm-500mm
長度：2000mm-6000mm
鋁棒標準尺寸：2500mm
線徑：0.1mm-20mm
長度：如0.1mm*c(盤線)
鋁線標準尺寸：10kg-200kg
湘公網(wǎng)安備 43052302000106號
