在线播放免费人成毛片乱码,日本特黄特黄刺激大片,亚洲美女色禁图,欧美交换配乱吟粗大视频

產品名稱：耐熱耐高溫優(yōu)質電爐h13鍛件模具鋼（國標/撫順）

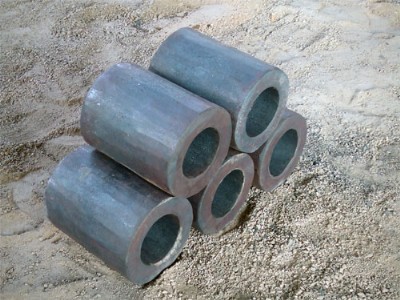

產品規(guī)格：專業(yè)鍛打：毛胚圓環(huán)、毛胚鍛打板、毛胚鍛打圓鋼、毛胚鍛打法蘭、毛胚鍛打錠，可來圖紙加工訂做加工，

交貨狀態(tài)：硬度 ：退火≤235hbs

理論重量表：（單位：0.00000785％密度）

毛胚尺寸：毛胚鍛打出尺寸：在客戶提供的精準尺寸前提下，鍛打出材料會有正常公差范圍6~8個mm左右正差以保證客戶產品足夠尺寸加工成品。

模具簡介：h13是熱作模具鋼，執(zhí)行標準gb/t1299—2000。 統(tǒng)一數(shù)字代號t20502；牌號4cr5mosiv1；合金工具鋼簡稱合工鋼，是在碳工鋼的基礎上加入合金元素  而形成的鋼種。其中合工鋼包括：量具刃具用鋼、耐沖擊工具用鋼、冷作模具鋼、熱作模具鋼、無磁模具鋼、塑料模具鋼。

化學成分：csimncrvmops0.32~0.45  0.80~1.20           0.20~0.50          4.75~5.50   0.80~1.20          1.10~1.75      ≤0.030         ≤0.030

模具特性：電渣重熔鋼，該鋼具有高的淬透性和抗熱裂能力，該鋼含有較高含量的碳和釩，耐磨性好，韌性相對有所減弱，具有良好的耐熱性，在較高溫度時具有較好的強度和硬度，高的耐磨性的韌性，優(yōu)良的綜合力學性能和較高的抗回火穩(wěn)定性。 熱處理工藝：1.預先熱處理 市場上供應的h13鋼鋼材和模坯，在鋼廠都已作好退火熱處理，保證了具有良好的金相組織，適當?shù)挠捕�，良好的加工性，無需再進行退火。但制造廠進行改鍛后破壞了原來的組織和性能，增加了鍛造應力，必須進行重新退火。等溫球化退火工藝為：860～890℃加熱保溫2h，降溫到740～760℃等溫4h，爐冷到500℃左右出爐。2.淬火及回火 要求韌性好的模具淬火工藝規(guī)范：加熱溫度1020～1050℃，油冷或空冷，硬度54～58hrc；要求熱硬性為主的模具淬火工藝規(guī)范、加熱溫度1050～1080℃，油冷，硬度56～58hrc。推薦回火溫度：530～560℃，硬度48～52hrc；回火溫度560～580℃；硬度47～49hrc。回火應進行兩次。在500℃回火時，出現(xiàn)回火二次硬化峰，回火硬度最高，峰值在55hrc左右，但韌性最差。因此，回火工藝應避開500℃左右為宜。根據(jù)模具的使用需要，在540～620℃范圍內回火較好。淬火加熱應進行兩次預熱（600～650℃，800～850℃），以減少加熱過程產生熱應力。3.化學熱處理 h13鋼若進行氣體滲氮或氮碳共滲可使模具進一步強化，但其氮化溫度不應高于回火溫度，以保證心部強度不降低，從而提高模具的使用壽命。 熱處理：（交貨狀態(tài)：布氏硬度hbw10/3000（小于等于235））淬火：790度±15度預熱1000度（鹽  �。┗�1010度（爐控氣氛）±6度加熱保溫5~15min空冷550度±6度回火退火、熱加工； 模具用途：用于制造沖擊載荷大的鍛模，熱擠壓模，精鍛模；鋁、銅及其合金壓鑄模。

https:// /?spm=a261y.7663282.0.0.1wwsjl

聯(lián)系電話：13650057299   0769-83061099   唐先生
