usb線磁環定義：

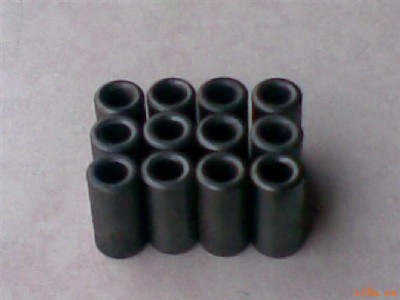

usb線磁環，簡單說來就是安 裝在usb線上起抗干擾作用的磁環，為鎳鋅磁環。
usb數據線是目前的主流，優點是方便快速穩定，支持所有型號的電腦；缺點是帶ic的價格稍高，另外部分?jǐn)?shù)據線不支持刷機功能。
usb是pc領域上應用的最廣泛的一種外部總線標準，用于規范電腦與外部設備的連接和通訊，usb接口支持設備的即插即用和熱插拔功能。隨著計算機硬件飛速發展，usb的應用增加了外部設備間數據傳輸?shù)乃俣�，速度的提高對于用戶的最大好處就是意味著用戶可以使用到更高效的外部設備，比如用usb 2.0的掃描儀，掃一張4m的圖片只需0.1秒鐘左右的時間，工作效率大大提高。
usb線磁環選擇：
關于匝數 匝數越多抑制低頻干擾效果越好，抑制高頻噪聲作用較弱 。 實際使用當中磁環匝數要根據擾電流頻率特點來調整 。當擾信號頻帶較寬 時可以在電纜上套兩個磁環，每個磁環繞不同的匝數 ，這樣可以同時一種 高頻干擾和低頻干擾 。 并不是阻抗越大對干擾信號的抑制效果越好 ，因為實際 磁環上存在寄生電容，這個寄生電容與電感并聯 ，但遇到高頻干擾 信號時 ，這個寄生電容將磁環的電感短路失去作用 。
抑制共模信號干擾時可以將信號連根差分信號線或電源 線正負線 同時穿過磁環為了增加效果可以在磁環上對稱的繞幾圈增加電感量增強對共模信 號的吸收效果但是對差摸信號沒有影響 。 元件應當安 裝在靠近干擾源的 地方 。對于輸入輸出電路 應盡量靠近屏蔽盒的進出口出 。 通常大尺寸的 濾波磁環效果明顯優于小尺寸濾波磁環,更大的磁芯,細線可以在上面多繞 幾圈。
