【產品概述】

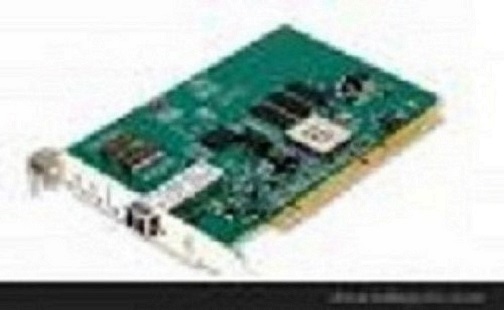

光纖反射內存接口板，主要用于設備間的高速數據傳輸，可通過多塊接口板進行組網，組成實時光纖反射內存網絡。

實時光纖反射內存網由插在計算機內的光纖接口板通過光纖線連接在一起，形成一個環網，每個節點的光纖接口板的板載存儲器都有其他節點的共享數據拷貝，在邏輯上全網的所有節點共享同一塊存儲器，數據一點寫入，多點同時更新，實現了數據的高速傳輸與共享。與傳統的聯網技術相比，它除了具有嚴格的傳輸確定性和性外，還具有數據傳輸速度高、通信協議簡單、宿主機負載輕、軟硬件平臺適應性強等特點。

【光纖端口定義及板上指示燈】

如上圖所示，tx為數據發送口；rx口為數據接收口。

指示燈如上圖所示，rx：數據接收狀態指示燈；tx：數據發送狀態指示燈；tran：pci總線數據傳輸狀態指示燈；los：光鏈路故障指示燈。

【光纖反射內存網絡連接方式】

自回環測試模式

如下圖所示，利用單股光纖導線將光纖反射內存接口板的光纖收發模塊的tx端與rx端連接即可完成組網。

多板環網模式

如下圖所示，用多個單股光纖將多個光纖反射內存接口板的tx與rx端連接而成的光纖網絡。光纖線連接方式為：node1板的發對node2板的收，node2板的發對node3板的收，以此類推，node6板的發再環回node1板的收。

使用hub模式

直接使用雙股對聯光纖線將光纖板和hub連接即可使用，如下圖所示。

【驅動程序安 裝】

在產品配套光盤的“驅動”目錄中，找到光纖反射內存接口板的驅動。雙擊驅動程序安 裝目錄下的setup.exe文件進行安 裝。

安 裝完成后，通過計算機系統的“設備管理器”來確認板卡驅動是否正確安 裝。應能在設備列表中看到如下圖所示的光纖反射內存接口板設備項。

【應用程序編程接口（windows & vc++）】

添加庫文件到你的vc++工程

庫文件在驅動程序安 裝時制定的安 裝目錄下。需添加的庫文件有：fiber2125api.dll 、fiber2125api.lib、fiber2125api.h。

驅動程序調用步驟

step1：打開板卡，調用open（0）函數來打開板卡。

step2：讀寫板卡上的數據，常用的讀寫函數有fib2125_write32、fib2125_read32分別用來讀寫32位數據，函數中需指定要讀取/寫入數據的反射內存中地址、數據個數（以byte為單位）、需寫入/讀出數據的首地址，具體參見使用手冊。fib2125_writedouble、fib2125_readdouble、fib2125_writefloat、fib2125_readfloat、fib2125_write16、fib2125_read16、fib2125_write8、fib2125_read8等函數與前述函數操作使用方法基本相同，可分別用來讀/寫雙精度、浮點型、16位、8位數據。具體參見使用手冊。

調用舉例：

dword dwdata1[2];

dwdata[0] = 0x01;

dwdata[1] = 0x02;

/*將0x01和0x02兩個dword數據順序寫入到起始地址為0的光纖反射內存*/

fib2125_write32(0,  0 ,  dwdata,  2);

/*從首地址為0的光纖反射內存中，順序讀出2個dword類型的數據，并放入到dwdata1[0]和dwdata1[1]當中*/

fib2125_read32(0,  0,  dwdata1,  2);

step3：關閉板卡，調用fib2125_close (0) 函數來關閉板卡，完成使用。

【測試程序使用】

測試程序在windows開始菜單=>所有程序纖卡=>測試程序，見面如下。

測試開始前，請按照【光纖反射內存網絡連接方式】三種模式中的一種連接光纖線。

測試可設置生成隨機數的范圍、數據長度、讀寫的地址范圍等，界面可現實發送接收的數據幀及誤碼率。
