cs2130 單鍵開關ic
一:功能說明
1、dc3.7v鋰電供電(復位電壓3.0-2.7v)
2、上電不工作, 3腳out1輸出低電平(燈不亮),6腳out2輸出高電平(燈不亮),;觸發按鍵開始工作,3腳out1輸出高電平(燈亮),6腳out2輸出低電平(燈亮),再次觸發,輸出又翻轉(燈滅)。
靜態功耗低。
3、封裝sot23-6,工作電壓3.3-4.2v,
二:電氣參數(vdd=5.0v ta=25℃)
參數 符號 小值 典型值 值 單位 條件
工作電壓 vdd 2.2 3.0 5.0 v
工作電流 iop 1.5 ma
靜態電流 istb 5 ua vdd=5.0v
驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v
驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7
過vdd極限電流 ivddmax 50 ma
過gnd極限電流 igndmax 50 ma
工作溫度 ta -10 25 85 ℃
儲存溫度 tstg -20 25 150 ℃

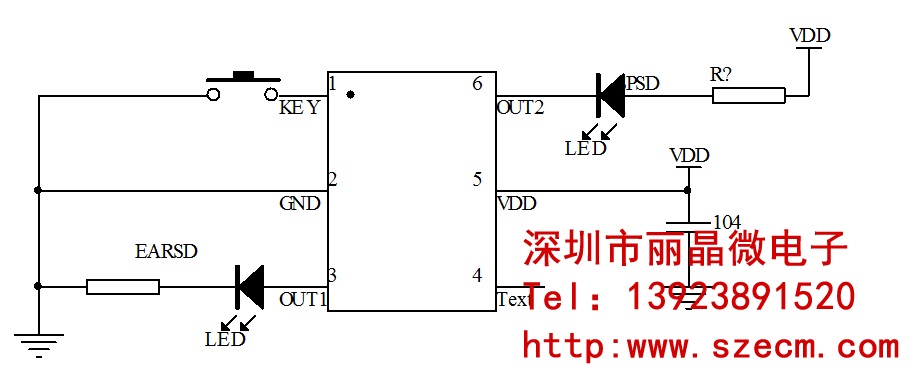

三:電路圖參考
五:版本說明
版本 日期 描述
cs:2130 2018/12/24 v01初版
深圳市麗晶微電子科技有限公司,專注于開關ic,on/off開關芯片,觸發按鍵開關ic,一鍵開關機芯片方案開發。更多產品請登錄麗晶微電子:
