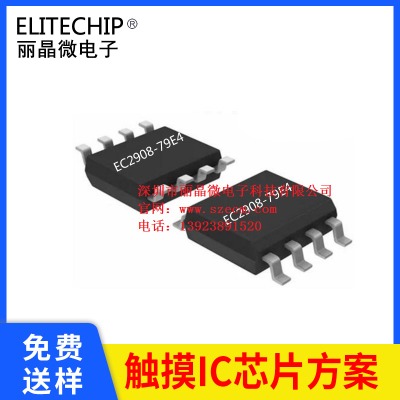

ec2908-79e4單觸控雙輸出led色溫調光芯片

一．功能說明

工作電壓dc=12v（通過穩壓ldo-3.3v）

上電不工作,主燈2路led輸出,1路冷白,1路暖白,觸摸按鍵控制,起始亮度100％。

k1：燈光模式轉換鍵, 按第1下,冷白燈100％亮。按第2下,暖白燈100％亮。按第3下,冷白燈50％+暖白燈50％亮。

按第4下,滅,依次循環。

長按無極調光,一次長按下調,一次長按上調,依此循環。

帶不斷電亮度記憶功能：斷電后重新上電,起始亮度都為100％

指示燈:兩個藍白指示燈：上電主燈不工作,白色指示燈亮,主燈亮后白指示燈滅   ,藍指示燈與主燈同向,主燈亮藍指示燈亮,主燈滅藍指示燈滅。

短按切換主燈色溫時,手按下觸摸按鍵指示燈變成白色,松開變成藍色。

ec2908-79e4是一款電容式觸摸控制芯片,此款觸摸ic穿透力較強觸摸靈敏度高,支持單通道觸摸輸入和雙路 pwm 輸出,主要應用于觸摸調光led燈具:例如衛浴鏡燈、臺燈、櫥柜燈、小夜燈等。具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。

二． 電氣性能（主控參數）(vdd=3.0v,gnd=0,ta=25℃,)

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 1.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 21 ma vdd=5.0v,vol=0.6v

驅動電流高電平輸出 ioh 3.5 ma vdd=5.0v,voh=vdd-0.6v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 150 ℃

三． 封裝腳位圖（sop8）

管腳號 符號 功能描述

1 out3 藍指示燈,低電平有效

2 vc 靈敏度調節

3 out4 白指示燈,低電平有效

4 gnd 電源負

5 out2 白主燈,高電平有效

6 vdd 電源正

7 ti 觸摸輸入

8 out1 暖主燈,高電平有效

四． 參考電路圖：

五． 封裝尺寸圖（sop8）

六． 版本說明

版本 日期 描述

ec2908-6424 2020/4/27 v02

ec2908-79e4 2020/11/13 v03
