   eh803-bdff-5c93延時開關機芯片

一．功能說明

供電電壓：dc2.4v-5.0v。上電延時開機,兩路電平信號同步輸出（可二選一）。上電out1(pin5)輸出低電平,out2(pin6)輸出高電平。1秒后電平翻轉out1輸出高電平,out2輸出低電平,（進入低功耗）,再次操作需要斷電重新上電。延時時間可選。

延時時間由opt1/opt2/opt3決定（懸空為1,接地為0）

opt1 1 0 1 0 1 0 1 0

opt2 1 1 0 0 1 1 0 0

opt3 1 1 1 1 0 0 0 0

延時時間 1s 2s 3s 4s 5s 8s 10s 15s

二．極限參數

 supply voltage (vdd)…………………………                       - 0.3v ~ 6.0v

 input in voltage (vin)……………………………                    vss – 0.2v ~ vdd + 0.2v

 operating ambient temperature (topr) ………………………………   -20℃ ~ + 85℃

 storage ambient temperature (tstor) ……………………          –40℃ ~ + 125℃

三．電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 2 ma vdd= 3v（計時狀態芯片功耗）

靜態電流 istb 5 ua vdd=3v,延時電平翻轉后芯片功耗

驅動電流低電平輸出 iol 8 15 ma vdd=5.0v,vop=vss+0.5v

驅動電流高電平輸出 ioh 8 15 ma vdd=5.0v,vop=vdd-0.5v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 125 ℃

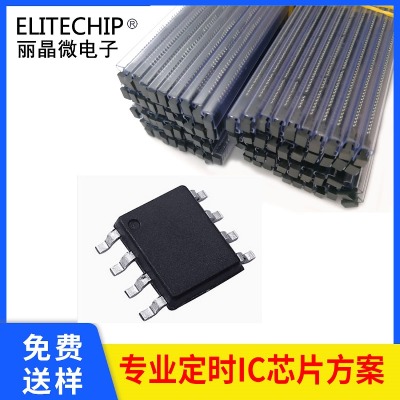

四．封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 opt1 延時選擇1

3 opt2 延時選擇2

4 p13 上拉vdd

5 out1 輸出1,低電平有效

6 out2 輸出2,高電平有效

7 opt3 延時選擇3

8 gnd 電源負

五．電路圖參考

主控推led應用圖參考

*c2電容可根據電源實際需要調整或省略

六．封裝尺寸圖（sop-8）

七．版本說明

版本 日期 描述

eh803-bdff-5c93 2022/8/5 v01初版501
