eh2730-a948長按開關機芯片

一． 功能說明

四路按鍵（key1、key2、key3、key4）輸入控制,兩路信號同步輸出（可二選一）。上電狀態outl為高電平、outh為低電平。

key1鍵：長按1秒,outl低電平輸出、outh高電平輸出,再長按1秒電平翻轉,outl低電平翻轉為高電平、outh高電平翻轉為低電平,依次循環。

key2鍵：長按2秒,outl低電平輸出、outh高電平輸出,再長按2秒電平翻轉,outl低電平翻轉為高電平、outh高電平翻轉為低電平,依次循環。

key3鍵：長按3秒,outl低電平輸出、outh高電平輸出,再長按3秒電平翻轉,outl低電平翻轉為高電平、outh高電平翻轉為低電平,依次循環。

key4鍵：長按5秒,outl低電平輸出、outh高電平輸出,再長按5秒電平翻轉,outl低電平翻轉為高電平、outh高電平翻轉為低電平,依次循環。

只用一個按鍵時,其它按鍵可懸空。

二． 極限參數

absolute maximum ratings

voltage applied at vdd to vss .........................................................................................- 0.3v to 6.0v

voltage applied at any pin to vss............................................................................- 0.3v to vdd+0.3v

operating ambient temperature.......................................................................................-40°c to 85°c

storage ambient temperature ....................................................................................... -40°c to 125°c

三． 電氣參數（vdd=3.3v  ta=25℃）參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.43.05.0v 工作電流iop 5 ua 靜態電流istb 5 uavdd=3.3v驅動電流低電平輸出iol 14 mavdd=5.0v,vol=0.7v驅動電流高電平輸出ioh 6 mavdd=5.0v,voh=vdd-0.7過vdd極限電流ivddmax  50ma 過gnd極限電流igndmax  50ma 工作溫度ta-402585℃ 儲存溫度tstg-552590℃

四． 封裝腳位圖（sop-8）

管腳號符號功能描述1vdd電源正2key1觸發開關13key2觸發開關24key4觸發開關45outl信號輸出,低電平有效6outh信號輸出,高電平有效7key3觸發開關38gnd電源負

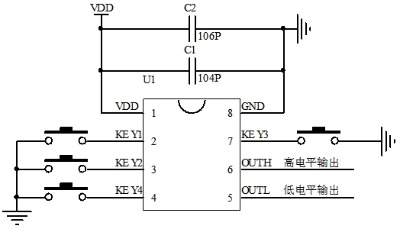

五． 電路圖參考

推led應用圖參考

c2電容可根據電源實際需要調整或省略

六． 封裝尺寸圖（sop-8）

七． 版本說明版本日期描述eh2730-a9482022/8/8v01初版
