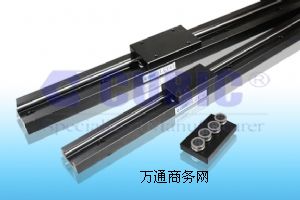

cubic直線導軌lgu系列u形雙軸心滑軌是采用截面u形的滑軌，在其內側設軸心軌道，并將滑塊配置于其內側構造的直線導軌。采用u字形滑軌，滾輪溝槽與軌道內側軸心全接觸結構，大幅提高了滑軌的抗力矩和扭矩的剛性。因此，不僅將直線導軌完全固定于安裝底座上，還可以僅支撐一端或兩端進行使用，也能機械和設備的結構部件使用。
特點：
1、u字形滑軌設計
通過采用新穎的u字形滑軌，大幅提高了滑軌的抗力矩和扭矩的剛性。因此，不僅可以像原來那樣將滑軌完全固定于安裝底座上，還可以支承一端或兩端進行使用，也能作為機械和設備的結構部件使用。u字形滑軌安裝方式也有很大的自由度。
2、軸心滾輪式固定
采用滾輪固定與軸心滑軌全面接觸結構，故方便滑塊從滑軌上自由取下也不影響安裝精度。滑塊防塵設計方便用于高塵、高污染的惡劣工作環境。易于裝配。
3、高精度和高剛性
滑塊采用滾輪軸承與軸心導軌全面接觸鑲嵌結構，故能在承載方向和大小都變動的負荷和復合負荷時，依然能夠獲得穩定的精度、抗力矩和扭矩的剛性。
4、可客制化進行追加工
由于可根據用途針對lgu系列標準滑軌進行追加工，故能夠?qū)⒒壷苯庸潭ㄓ隍?qū)動機構等周邊設備上。（滑軌的軌道周邊不能進行追加工。有關追加工范圍的詳細內容請向cubic咨詢）
cubic的高剛性u形滑軌不需要基礎安裝底座，自身可用作為機器的結構件。無論是懸臂位置還是在兩端支撐，只有cubic這一產品才能為節省成本及節省安裝底座和組裝的時間作出貢獻。
