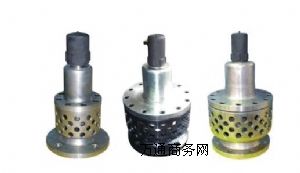

進口風機安全閥,進口鼓風機安全閥 進口風機安全閥，是專門為風機系統定制的一種超壓安全保護裝置。這種風機安全閥的公稱壓力為1.0mpa，整定壓力一般由風機系統的設備強度來確定。由于風機的工作壓力較低，一般建議風機安全閥的開啟壓力為風機工作壓力的1.2倍，至少為風機工作壓力的1.1倍。如果風機安全閥的開啟壓力過于接近風機的工作壓力，由于風機工作時有壓力波動，而且機組工作時有振動，因此容易引起風機安全閥的非正常開啟，嚴重的會引起安全閥的頻跳、磨損，直至安全閥的失效。 進口風機安全閥與傳統安全閥比較，具有以下優點： 1、由于風機主要用于低壓空氣介質，因此風機安全閥取消了出口排放法蘭，而采用閥體四周均布的小孔直接排放介質，同時將彈簧腔體直接設置在閥瓣背部，采用上述專利結構后，閥門的結構更為緊湊，介質的排放更加通暢，而閥門的重量卻只有傳統安全閥的1/3～1/5。 2、風機安全閥在閥瓣與閥座間采用了壓力積聚槽的專利結構設計，與傳統安全閥采用調節圈及定為螺釘?shù)慕Y(jié)構相比較，結構更加簡單，閥門的使用也更加方便，而閥門的性能卻更加穩定。 3、傳統安全閥的最低開啟壓力一般為0.1mpa，而用于風機的安全閥，其開啟壓力往往要求低于0.1mpa，傳統安全閥即使改用剛度較小的彈簧，在低壓下也不能準確、靈敏的動作。而風機安全閥設計的開啟壓力范圍為0.02～0.2mpa，因此風機安全閥在低壓下能夠非常準確、靈敏的動作。 4、風機安全閥的彈簧通過閥桿作用在閥瓣上的力作用點與閥瓣密封面非常接近，而傳統安全閥力的作用點遠離閥瓣密封平面，因此，與傳統安全閥相比，風機安全閥的動作性能更加穩定可靠。 5、傳統安全閥通過出口通道向一個方向排放介質，因此介質排放時容易引起系統的振動，而風機安全閥是通過閥體上周向均布的小孔向四周均勻排放介質，因此，閥門動作時平穩無振動。 6、風機安全閥沒有調節圈，使用非常簡單，安全閥出廠時已按用戶要求的開啟壓力調試好，用戶直接將安全閥安裝在系統上即可使用。 進口風機安全閥主要技術參數
|
公稱壓力
|
型 號
|
|
pn1.0mpa
|
鑄鋼
|
不銹鋼304
|
不銹鋼316
|
|
主要
零件
材料
|
閥體
|
wcb
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
閥蓋
|
wcb
|
zg1cr18ni9ti
|
zg1cr18ni12mo2ti
|
|
閥座
|
2cr13
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
閥瓣
|
2cr13
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
反沖盤
|
2cr13
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
閥桿
|
2cr13
|
1cr18ni9ti
|
1cr18ni12mo2ti
|
|
彈簧
|
50crva
|
50crva（表面包覆氟塑料）
|
|
適用溫度
|
250℃
|
180℃
|
|
適用介質
|
空氣等
弱腐蝕性氣體介質
|
硝酸類腐蝕性氣體介質
|
醋酸類腐蝕性氣體介質
|
|
彈簧
壓力級
mpa
|
0.02～0.035；0.035～0.045；0.045～0.06；
0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20；
|
安全閥整定壓力等級
|
公稱壓力
|
整定壓力等級
|
|
1.6
|
0.06～0.1
|
0.1～0.16
|
0.16～0.25
|
0.4～0.6
|
0.6～0.8
|
0.8～1.0
|
1.0～1.3
|
1.3～1.6
|
|
2.5
|
1.3～1.6
|
1.6～2.0
|
2.0～2.5
|
|
|
|
|
|
|
4.0
|
1.3～1.6
|
1.6～2.0
|
2.0～2.5
|
2.5～3.2
|
3.2～4.0
|
|
|
|
|
6.4
|
2.5～3.2
|
3.2～4.0
|
4.0～5.0
|
5.0～6.4
|
|
|
|
|
|
10.0
|
3.2～4.0
|
4.0～5.0
|
5.0～6.4
|
6.4～8.0
|
8.0～10.0
|
|
|
|

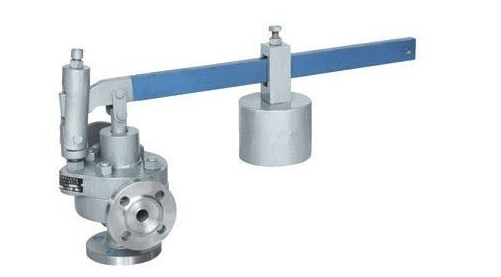

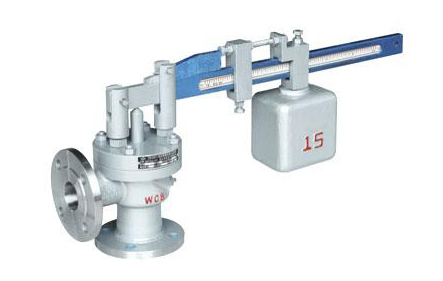

進口安全閥使用問題簡介 進口安全閥漏氣 （1）閥芯與閥座接觸面不嚴密； （2）閥芯與閥座接觸面有臟物； （3）閥桿偏斜。 進口安全閥到規定壓力時不開啟 （1）閥芯與閥座粘住，可做手動排氣試驗排除； （2）彈簧式安全閥的彈簧調整壓力過大，應重新調整； （3）杠桿式安全閥的重錘向后移動，應將重錘移到原來定壓的位置上，用限動螺絲緊固。 進口安全閥不規定壓力時開啟 （1）彈簧式安全閥的彈簧調整壓力不夠、彈簧失效或彈力不足，應重調或重?fù)Q安全閥； （2）杠桿式安全閥重錘向前移動，應將重錘移到原來定壓的位置上，用限動螺絲緊固。 進口安全閥安裝說明： ①各種安全閥都應垂直安裝。
②安全閥出口處應無阻力，避免產生受壓現象。
③在安裝前應專門測試，并檢查其密封性。
④對使用中的安全閥應作定期檢查。 上海祝富閥門歡迎您!
|
