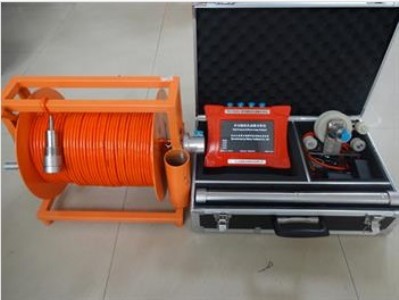

ts-c1201多功能鉆孔成像分析儀
應用
u 對鉆孔進行全孔壁成像、錄像,關鍵部位抓拍圖片等;
u 測量鉆孔在空間的軌跡和鉆孔的實際深度;
u 觀測斷層裂隙產狀及發育情況;
u 觀測含水斷層、溶溝溶洞、含水層出水口位置等;
u 觀測和定量分析煤層等礦體走向、厚度、傾向、傾角,層內夾矸及與頂板巖層的離層裂縫程度等;
u 從成像平面圖上量測地層或各種構造的厚度、寬度、走向、傾向和傾角等;
u 區分礦體、巖體、煤層、夾矸、土層等各種地質結構體;
u 特別適合煤礦頂板地質構造、煤層賦存、工作面前方斷層構造、上覆巖層導水裂隙帶等的探測。
u 適合于各種形狀和功能的鉆孔的檢測,如水平孔、垂直孔、傾斜孔等;如錨桿錨索孔、瓦斯抽放孔、抽排放水孔和地質勘探孔等;
技術特點:
1. 高集成性:主機內系統控制、圖像采集、顯示與存儲高度集成;
2. 易擴充性:同一主機硬件系統,配置不同功能的機內軟件和探頭,即可實現鉆孔成像、鉆孔窺視和鉆孔軌跡測量等功能,實現一機多用;
3. 高智能性:主機內置雙核處理器,圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據,可保證全景圖像實時自動采集,快速無縫拼接,同時自動角度和深度校正,全景視頻圖像實時呈現,圖像清晰逼真。實現圖像拼接、錄像和截圖同步進行;
4. 高可靠性:整機系統高度集成,穩定性好;儀器整機密封,防水防塵性好;
5. 高清晰度:攝像頭為彩色低照度700lines,0.1lux,68萬像素 ;光源強度可連續可調,從而保證對各種探測對象均可清晰成像;
6. 寬視角:攝像頭視角寬,可實現水平360度全景成像,無需調焦;
7. 便攜性好:整機體積小巧、重量輕,方便攜帶;
8. 操作性好:整套系統連接簡單,操作簡便,初用者上手快;主機可作電腦的外接u盤使用,數據直接復制粘貼;
9. 電源要求低:主機內置高容量鎳氫電池供電,連續工作時間主機不少于10小時;
10.三類顯示靈活切換:分析軟件可顯示、輸出平面展開圖,立體柱狀圖,立體柱狀圖可360度連續旋轉;也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖;
11.直接進行巖芯描述:展開圖上可直接進行巖芯描述,裂縫的傾向、傾角和寬度可直接自動計算提取,寬度精度可達0.1mm,方位角度可達0.1度;
12.圖像可轉換為多種格式:可將圖像轉換為jpg、bmp和pdf等多種格式文件;
主機 |
|||
顯示方式: |
7寸真彩液晶顯示屏800×600背光可調 |
處理器: |
高性能低功耗嵌入式雙核處理器 |
存儲器: |
8g tf存儲卡 |
操作系統: |
linux操作系統 |
操控方式: |
光電旋鈕 |
供電模式: |
12v鋰電連續工作大于10小時 |
數據接口: |
usb2.0接口 |
防護等級: |
ip67 |
外型尺寸 |
255mm×192mm×74mm;探頭≤6kg |
質量: |
≤1.8kg |
深度編碼器 |
|||
防護等級: |
ip67 |
供電模式: |
主機供電 |
測深精度: |
0.1mm |
質量: |
≤1kg |
探頭 |
|||
探頭直徑: |
φ24mm、φ40mm、φ65mm |
檢測孔徑: |
φ30mm~φ400mm |
防護等級: |
浸入1000m水深不漏水 |
供電模式: |
常規探頭主機供電,深水探頭內置12v鋰電池供電 |
檢測孔深: |
≥1000m |
控制器: |
內置高性能單片機 |
攝像頭: |
彩色低照度700tv lines,0.1lux,全景360゜ |
輔助光源: |
≥30lux,通過主機軟件調節亮度 |
圖像像素 : |
68萬像素 |
推進方式: |
水平傾斜孔配接專用導向推桿 |
三維羅盤: |
傾角范圍:±90゜,精度:0.5゜,分辨率:0.01゜;方位角范圍:0~360゜,精度:0.5゜,分辨率:0.1゜;探頭允許橫滾360゜ |
||
外型尺寸 |
φ40×613mm;φ24×130mm; |
質量: |
≤4kg |
