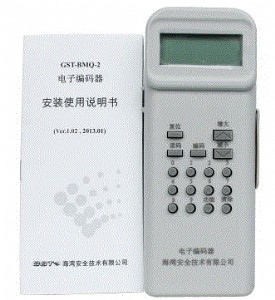

海灣電子編碼器安  裝使用說明書

一、 概述

gst-bmq-2電子編碼器（以下簡稱編碼器）可對電子編碼的探測器或模塊進行地址碼、靈敏度、設備類型等的讀出和地址碼、靈敏度的寫入功能，還可以對火災顯示盤進行地址碼、燈號及二次碼的讀出和寫入。

二、 特點

1. 該編碼器采用手握式結構，外形小巧，攜帶方便，操作簡單;

2. 該編碼器可通過編碼器后蓋的總線接口，直接和總線型探測器旋接，進行編碼等操作，更加方便，如圖2所示（略）；

3. 可對公司生產的總線型探測器、模塊等設備編碼，可對zf-gst8903火災顯示盤、jty-hm-gst102線型光束感煙火災探測器、jty-hf-gst102線型光束感煙火災探測器、隔爆點型可燃?xì)怏w探測器等i2c接口設備編碼；

4. 四位段碼式液晶顯示，顯示直觀；

5. 低功耗睡眠和自動關機功能；

6. 電池欠壓指示功能

三、 技術特性

1. 電   源：1節9v疊式電池

2. 工作電流≤8ma

3. 待機電流≤100чa

4. 使用環境：

溫    度：-10℃~+50℃

相對濕度≤95％，不凝露

5. 尺寸：164mm×64mm×37mm

四、 結構特征

外形示意圖如圖1所示（略）

1：電源開關          2：液晶屏

3：總線插口          4：火災顯示盤接口（i2c）

5：復位鍵            6：固定螺絲

7：電池盒后蓋        8：銘牌

9：jty-gd-g3、jty-zcd-g3n探測器總線接口

10：jty-gm-gst9611、jtw-zom-gst9612型探測器總線接口

11：電池盒后蓋螺絲   12：保護蓋

其中各部分名稱和功能說明如下：

1. 電源開關：完成系統硬件開機和關機操作。

2. 液晶屏：顯示有關探測器的一切信息和操作人員輸入的相關信息，并且當電源欠壓時給出指示。

3. 總線插口：編碼器通過總線插口與探測器或模塊相連。

4. 火災顯示盤接口（i2c）：編碼器通過此接口與zf-gst8903火災顯示盤或以i2c編程方式編碼的探測器相連。

5. 復位鍵：當編碼器由于長時間不使用而自動關機后，按下復位鍵可以使系統重新上電并進入工作狀態。

6. 固定螺絲：將編碼器的印制板固定好，并且將編碼器的前蓋好后蓋安  裝在一起。

7. 電池盒后蓋：內部放置電池。

8. 銘牌：貼于編碼器背面。

9.  jty－gd－g3、jty－zcd－g3n型探測器總線接口：旋接jty－gd-g3、jty-zcd-g3n探測器。

10. jty-gm-gst9611、jtw-zom-gst9611、jtw-zom-gst9612探測器。

11. 電池蓋螺絲：將電池固定好。

12. 保護蓋：保護后蓋的總線接口，以免發生短路等事故。

五、 使有及操作

1. 電池的初次安  裝

打開電池蓋螺絲和電池盒后蓋，將電池正確扣在電池扣上，裝在電池盒內，蓋好后蓋，擰緊螺絲。
