液氨高液位報警器使用說明

1 系統簡介

hy-llc防溢流控制器是為頂部付油系統設計，能有效防止液體溢出的儀器儀表，組成石油化工產品儲運過程中的防溢流系統。

防溢流控制器經儀器儀表防爆安  全監督檢驗站檢驗，符合下列標準：

gb3836.1-2000“爆炸性氣體環境用電氣設備 第1部分：通用要求”

gb3836.2-2000“爆炸性氣體環境用電氣設備 第2部分：隔爆型“d” ”

gb3836.4-2000“爆炸性氣體環境用電氣設備 第4部分：本質安  全型“i”

產品防爆標志為exd[ia]iibt4，防爆合格證號為gyb091773x。

2  系統工作原理及組成

2.1 工作原理

防溢流控制器是專為頂部付油系統設計的防溢流自動控制系統。系統通過防溢探桿檢測液位信號，當液位超過報警位置時，系統輸出聲光報警信號供現場工作人員及

時了解系統工作狀態，同時輸出繼電器開關信號供付油系統控制。

2.2 系統組成及功能

防溢流控制器主要由主控制器、聲光報警器、防溢探桿及接線盒組成。

1. 主控制器

a. 檢測防溢探桿液位信號；

b. 向聲光報警器提供聲光報警信號；

c. 向付油系統輸出繼電器開關信號；

d. 防爆標志：exd[ia]iibt4

2. 聲光報警器

a. 提供液位的光報警指示燈；

b. 提供蜂鳴器聲音報警，>90db（30cm直線距離）

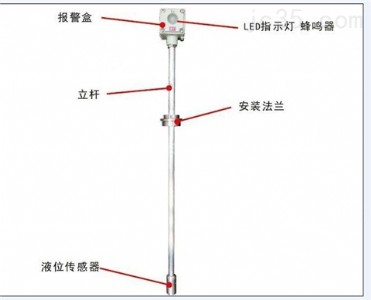

3. 防溢探桿

利用光學原理檢測油罐車艙內的液位狀況。與鶴管捆 綁式安  裝，連接到主控制器，向油庫防溢控制系統提供

液位狀態信號，實現與付油系統的聯鎖控制。

a. 光學原理，整體本安  設計；

b. 安  裝調節方便，通過鎖緊定位裝置，實現報警高度可調；

c. 輸入電壓范圍廣，全數字電路設計，抗干擾能力強；

d. 標配電纜線長7米。

4. 二通接線盒

延長防溢探桿電纜連接到主控制器

3 產品特點

1. 系統應用數字電路設計，性能穩定，抗干擾能力強；

2. 防溢探桿采用光學原理，整體環氧樹脂澆封，防腐、防水；

3. 防溢探桿具有故障自檢功能，更安  全；

4. 提供聲光報警信號，及時了解系統工作狀態；

5. 開關量信號輸出，接口容量10a，30vdc或10a，250vac

4 系統參數

1. 工作電壓：220vac±10％/24vdc±10％

2. 工作電流：<20ma

3. 工作溫度：-40℃~60℃

4. 響應時間：<1s

5. 防護等級：ip65

6. 防爆等級：exd[ia]iibt4

7. 報警方式：聲光報警

8. 輸出信號：繼電器輸出，常開常閉可選   接口容量10a，30vdc或10a，250vac

5 工作狀態指示

正常狀態

當檢測的液面沒有達到報警位置時，系統處于正 常工作狀態，防溢指示燈顯示綠色，蜂鳴器不響，防 溢信號輸出正常信號。

液位報警

當檢測液位達到防溢探桿的報警位置時，系統 處于液位報警狀態，防溢指示燈顯示紅色，蜂鳴器 響，防溢信號輸出報警信號。

防溢探桿故障報警

當防溢探桿接線出現短路、斷路現象或防溢探 桿故障時，系統處于故障報警狀態，防溢指示燈顯 示黃色，蜂鳴器響，防溢信號輸出報警信號。

6 操作步驟

第一步：根據液位高度，調節防溢探桿，設置好報警高度；

第二步：系統處于正常工作狀態，可進行灌裝作業；

第三步：當檢測液面達到防溢探桿的報警高度時，系統進入液位報警狀態，輸出液位報警信號；

第四步：灌裝作業結束，收回防溢探桿，以備下次使用
