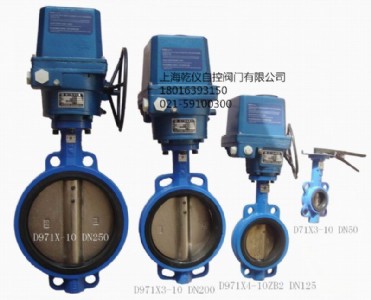

lq電動對夾蝶閥d971x-10，上海乾儀lq系列蝶閥概述：

上海乾儀自控閥門有限公司生產的lq電動對夾橡膠蝶閥采用回轉型電動執行器和對夾式蝶閥閥體組成，電動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。蝶閥體內無連桿、螺栓等、工作可靠、使用壽命長，可以多工位安  裝，不受介質流向影響。lq電動對夾蝶閥廣泛應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

lq電動對夾蝶閥d971x-10，上海乾儀lq系列蝶閥閥體

閥體形式 直通鑄造閥

公稱通徑 dn50～1000mm

公稱壓力 pn1.0、1.6、2.5mpa

法蘭標準 jis b220、jb/t79、ansi b16.5-1981、gb/t9113、hg20594-97、hg20618-97等

連接形式 法蘭式、對夾式

閥蓋形式 整體式

壓蓋型式 壓板壓緊式

密封填料 v型聚四氟乙烯填料、柔性石墨填料

lq電動對夾蝶閥d971x-10，上海乾儀lq系列蝶閥 閥內件

閥板形式 蝶形

流量特性 近似等百分比

執行機構

執行器型號 dzw、hq、chr、381r

主要技術參數 電源電壓：220v/50hz、380v/50hz、輸入信號：4-20ma或1-5v•dc、輸出信號：4-20ma•dc

防護等級：相當ip67、隔爆標志：exdⅱbt4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95％

主要零件材料

1 底座 ht200、wcb、cf3、cf3m、cf8、cf8m

2 下軸套 銅合金、304、316

3 閥體 ht200、wcb、cf3、cf3m、cf8、cf8m

4 密封圈 nbr丁晴橡膠、ptfe、ppl、304、316

5 壓板、蝶板 ht200、wcb、cf3、cf3m、cf8、cf8m

6 固定銷 25、35、45

7 上閥軸 2cr13、304、316、316l

8 下閥軸 2cr13、304、316、316l

9 上軸套 銅合金、304、316

10 填料 聚四氟乙烯/柔性石墨

11 填料壓套 ht200、wcb、cf3、cf3m、cf8、cf8m

12 填料壓板 ht200、wcb、cf3、cf3m、cf8、cf8m

主要性能指標

公稱通徑dn(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000

額定流量系數cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700

允許壓差 ≤ 公稱壓力

動作范圍 0～90°

泄露量 按gb/t4213-92，為kv值的10-4

基本誤差 ±2.5％

回差 ±2.5％

死區 1％ (可調)

可調范圍 50:1

主要外形及連接尺寸

公稱通徑 dn(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000

l1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216

h 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770

n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42

h1 根據所配執行機構而定

a 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同

d1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170

上海乾儀自控閥門有限公司常年出售電動閘閥,電動蝶閥，電動球閥及電動截止閥,本著誠信服務于客戶的理念,以優質的服務,優惠的產品價格，產品品種多、規格全,整機到配件及輔助材料配套齊全,產品實行三包,數量充足。質量穩定,交貨快捷.

訂貨須知：

閥門的

① 口徑

② 壓力

③ 密封類型

④ 閥體材質

⑤ 使用介質

⑥ 介質溫度

⑦ 驅動方式

以便我們?yōu)槟�正確選型，請您盡量提供全面的信息。

如果已選定了型號，請直接與我們銷售部聯系
