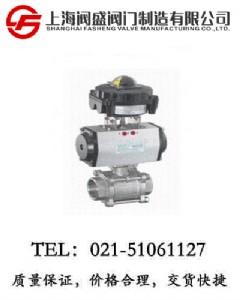

三片式氣動球閥
http:// /product/1144.html
|
|
產品名稱： |
三片式氣動球閥 |
| 產品型號： |
q611f |
| 產品口徑： |
dn6-100mm |
| 產品壓力： |
1.6-32mpa |
| 產品材質： |
鑄鋼、不銹鋼 |
| 聯系電話： |
|
| 聯系傳真： |
021-51062214 |
| email： |
fashengfamen@ |
| 聯系人： |
陳云非 |
| 聯系手機： |
|
| qq： |
203398752 |
| 公司名： |
上海閥盛閥門制造有限公司 |
| 帳號： |
03403300040015985 |
| 稅號： |
310115093693896 |
| 售后承諾： |
質保一年，質量三包：包修、包換、包退。 |
|
|
三片式氣動球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于pn1.0～4.0mpa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯 ）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸 、醋酸 、氨鹽 水、中和水等多種介質。
|
公稱通徑 dn(mm)
|
6-100
|
|
公稱壓力 pn(mpa)
|
1.6
|
|
公稱壓力 ps(mpa)
|
強度試驗
|
2.4
|
|
密封試驗
|
1.8
|
|
材料 材料代號
|
c
|
p
|
r
|
|
主要零件
|
閥體
|
wcb
|
cf8 304
|
cf8m 316
|
|
球體
|
wcb
|
cf8 304
|
cf8m 316i
|
|
閥桿
|
2cr13
|
0cr18ni9ti
|
0cr17nimo2
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸 類
|
醋酸 類
|
|
適用溫度
|
-28 ℃ -300 ℃
|
|
氣動裝置
|
型號
|
obd 系列
|
|
氣源壓力
|
0.4-0.7mpa
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
gbt/12238
|
gb12221
|
/
|
gb/t13927
|
gb13927
|
三片式氣動球閥安 裝尺寸表：
|
口徑
(mm)
|
尺 寸
|
氣動裝置型號(僅供參考)
|
|
三段式
|
對焊式
|
承插焊式
|
|
g
|
l
|
d
|
l
|
d
|
d
|
l
|
d
|
d1
|
a
|
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1～14.3
|
9.5
|
obd50
|
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55～17.8
|
9.5
|
obd50
|
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7～21.95
|
9.5
|
obd50
|
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05～27.3
|
11.1
|
obd50
|
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8～34.05
|
12.7
|
obd50
|
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55～42.8
|
14.3
|
obd65
|
|
40
|
11/2
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65～48.9
|
15.89
|
obd65
|
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1～61.35
|
17.4
|
obd80
|
|
65
|
2
|
186
|
64
|
193
|
64
|
78
|
/
|
/
|
/
|
/
|
obd80
|
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
/
|
/
|
/
|
/
|
obd100
|
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
/
|
/
|
/
|
/
|
obd130
|
|
|
|
美國閥盛閥門集團，創業于1950年，至今，已成為世界屈指可數的綜合閥門廠家之一。閥盛不僅生產一般設備用閥門以及各種工業成套設備用閥門，還生產各種自動操作、測試設備用閥門。
閥盛閥門擁有十家生產工廠。在這些工廠里，從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，閥盛的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“可靠的閥門”。
|
