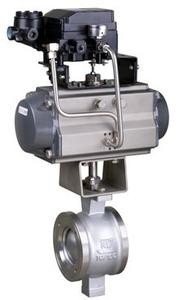

| 一、vq647h氣動v型球閥： vq647h氣動v型球閥是一種直角回轉結構的高級控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。v型球閥閥芯設計成帶有特殊形狀的v型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小，可緊臥安 裝等優點。適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。 二、vq647h氣動v型球閥的特點： 1、vq647h氣動v型球閥由v型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。v型球閥長期不需修理，使用壽命長，為您提供了真正的高效率進行控制工藝狀況的一種閥門。 2、具有出色的調節特性：vq647h氣動v型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此v型閥可以在廣幅的變化范圍內提供精確的控制。 3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。 4、vq647h氣動v型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。 5、最大可靠（安 全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。 6、金屬閥座的優越密封性：vq647h氣動v型球閥采用可動金屬閥座，具有的助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。 7、超強的剪切能力：vq647h氣動v型球閥采有金屬硬密封結構，v型閥芯及金屬閥座在回轉過程中，v型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。 8、vq647h氣動v型球閥結構緊湊，小巧輕盈，安 裝方便，維護簡便。 9、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。 10、采用新型系列g(shù)t型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安 全可靠；大口徑閥門采用系列aw型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。 11、齒輪式雙活塞，輸出力矩大，體積小。 12、氣缸選用鋁金材料，重量輕、外形美觀。 13、可在頂部、底部安 裝手動操作機構。 14、齒條式連接可調節開啟角度、額定流量。 15、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 16、is05211標準連接為產品的安 裝更換提供了方便。 17、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 三、產品執行標準：vq647h氣動v型球閥的執行標準 |
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗 與檢驗 |
|
gb/t12237 |
gb/t12221 |
jb/t79-94；gb/t9113 |
gb/t13927 |
|
|
api608 |
asme/ans b16.10 |
asme/sns b16.5 |
api 598 |
| 四、主要性能規范：vq647h氣動v型球閥主要性能規范 |
|
公稱壓力 |
1.6 mpa |
2.5 mpa |
4.0 mpa |
6.4 mpa |
10.0 mpa |
150 lb |
300 lb |
600 lb |
|
強度試驗 |
2.4 mpa |
3.75 mpa |
6.0 mpa |
9.5 mpa |
15.0 mpa |
3.1 mpa |
7.5 mpa |
15.0 mpa |
|
水密封試驗 |
1.76mpa |
2.75 mpa |
4.4 mpa |
7.04 mpa |
11.0 mpa |
2.2 mpa |
5.5? mpa |
11.0 mpa |
|
氣密封試驗 |
0.6mpa |
|||||||
| 五、主要零部件材料：vq647h氣動v型球閥主要零部件材料 |
|
名稱 |
wcb類 |
cf8類 |
cf8m |
cf3m |
|||
|
閥體 |
wcb |
a35-cf8 |
a351-cf8m |
a351-cf3m |
|||
|
閥蓋 |
wcb |
a35-cf8 |
a351-cf8m |
a351-cf3m |
|||
|
球芯 |
0cr18ni9 |
a351-cf8 |
a351-cf8m |
a351-cf3m |
|||
|
閥桿 |
2cr13 |
a182-f304 |
a182-f316 |
a182-316l |
|||
|
閥座 |
a105 |
304 |
1cr18ni12mo2ti |
00cr17ni14mo2 |
|||
|
閥座支承圈 |
2cr13 |
a182-f304 |
a182-f316 |
a182-f316l |
|||
|
o形圈 |
304+柔性石墨 |
304+柔性石墨 |
316+柔性石墨 |
316l+柔性石墨 |
|||
|
彈簧 |
17-7ph |
||||||
|
螺柱 |
35 |
a193-b8 |
a193-b8 |
a193-b8 |
|||
|
螺母 |
45 |
a193-b8 |
a193-b8 a193-b8 |
a193-b8 a193-b8 |
|||
