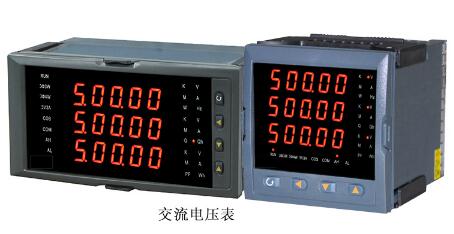

交流電壓表
使用方法
單位
SH2172電壓表
量程開關
表盤
饋線的一端是BNC插頭,與儀器相連,另一端則有兩個連接鱷魚夾的引線,一個紅色,一個黑色,用于連接被測電路,雖然被測是交流電壓但是測量時黑線必須與被測電路的地線相連,不能反過來,即電子測量?jī)x器的地線與被測電路的地線相連,俗稱“共地”,不然會引入干擾,這是所有電子測量結果將不再準確。
從交流電壓表的指針?biāo)鶎?duì)應的表盤的電壓刻度所讀出的數值是有效值,但是這個有效值是針對正弦波而言的,對于非正弦波則得不到正確的結果,所以。測量之前要確知被測電壓是正弦波,如果正弦波存在較大的失真,則測量結果將不再準確。
表盤上一共有四個刻度,上面兩條是電壓刻度,下面兩條是分貝刻度,第一條刻度針對量程為1的檔位,如100V,10V,1V,100mV,10mV,和1mV檔位,都應該從第一條刻度讀取數據,第二條刻度針對量程為3的檔位,如300V,30V,3V,300mV,30mV,和3mV檔位,都應該從第二條刻度讀取數據。
表盤上的第三條刻度和第四條刻度的讀取有點特別,其方法是,將表針處的讀數加上檔位值才是最終結果。
a1m61s2交流電壓采樣板
- 產品規格：
- 塊
- 產品數量：
- 1
- 經營模式：
- 生產型, 貿易型
- 執照認證：
- 已認證
- 最近更新：
- 2025/10/10 10:36:25
- 經營品牌：
- 琪德
a1m61s2交流電壓采樣板是一路單相交流輸入或者三相交流輸入電壓采樣的通用單元。 a1m61s2交流電壓采樣板的電壓變換關系為單相輸入220v對應輸出1.5v、或者三相輸入380v對應輸出1.5v。 a1￥600元/塊所在地：浙江溫州
樂清市琪德電氣有限公司
hs-96電流表，hs-96電壓表
- 產品規格：
- 產品數量：
- 1
- 經營模式：
- 貿易型
- 執照認證：
- 未認證
- 最近更新：
- 2025/7/16 9:40:18
- 經營品牌：
hs-72電流表，hs-72電壓表，hs-72指針表，toko電流表，toko電壓表，toko指針表， hs-96電流表，hs-96電壓表，hs-96指針表，toko電流表，toko電壓表，toko指針表， ls-110電流表，ls-110電壓￥0元/個所在地：江蘇蘇州
昆山銘熙進出口貿易有限公司
gsb-94高壓直流數字電壓表
- 產品規格：
- GSB-94型高壓直流數字電壓表
- 產品數量：
- 經營模式：
- 生產型
- 執照認證：
- 未認證
- 最近更新：
- 2025/9/18 16:04:06
- 經營品牌：
- 世紀經典
gsb-94高壓直流數字電壓表 0～5kv gsb-94a高壓直流數字電壓表 0～10kv 一、概述 gsb-94高壓直流數字電壓表采用先進的集成電路技術和直￥0元/臺所在地：廣東深圳
深圳市世紀經典檢測儀器有限公司
