曲軸傳感器主要有三種類型:磁電感應式、霍爾效應式和光電式。

1、磁電感應式:

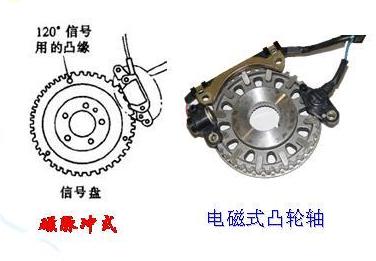

磁電感應式轉速傳感器和曲軸位置傳感器分上、下兩層安裝在分電器內。傳感器由永磁感應檢測線圈和轉子(正時轉子和轉速轉子)組成,轉子隨分電器軸一起旋轉。正時轉子有一、二或四個齒等多種形式,轉速轉子為 24個齒。永磁感應檢測線圈固定在分電器體上。若已知轉速傳感器信號和曲軸位置傳感器信號,以及各缸的工作順序,就可知道各缸的曲軸位置。磁電感應式轉速傳感器和曲軸位置傳感器的轉子信號盤也可安裝在曲軸或凸輪軸上。

2、霍爾效應式:

霍爾效應式轉速傳感器和曲軸位置傳感器是一種利用霍爾效應的信號發生器�；魻栃盘柊l(fā)生器安裝在分電器內,與分火頭同軸,由封裝的霍爾芯片和永久磁鐵作成整體固定在分電器盤上。觸發葉輪上的缺口數和發動機氣缸數相同。當觸發葉輪上的葉片進入永久磁鐵與霍爾元件之間,霍爾觸發器的磁場被葉片旁路,這時不產生霍爾電壓,傳感器無輸出信號;當觸發葉輪上的缺口部分進入永久磁鐵和霍爾元件之間時,磁力線進入霍爾元件,霍爾電壓升高,傳感器輸出電壓信號。

3、光電式:

光電式曲軸位置傳感器一般裝在分電器內,由信號發生器和帶光孔的信號盤組成。其信號盤與分電器軸一起轉動,信號盤外圈有 360條光刻縫隙,產生曲軸轉角1°的信號;稍靠內有間隔60 °均布的6個光孔,產生曲軸轉角120 °的信號,其中1個光孔較寬,用以產生相對于1缸上止點的信號。信號發生器安裝在分電器殼體上,由二只發光二極管、二只光敏二極管和電路組成。發光二極管正對著光敏二極管。信號盤位于發光二極管和光敏二極管之間,由于信號盤上有光孔,則產生透光和遮光交替變化現象。當發光二極管的光束照到光敏二極管時,光敏二極管產生電壓;當發光二極管光束被檔住時,光敏二極管電壓為0 。這些電壓信號經電路部分整形放大后,即向電子控制單元輸送曲軸轉角為1 °和120°時的信號,電子控制單元根據這些信號計算發動機轉速和曲軸位置。

拆卸時,在靠近進氣歧管的后部,從主線束上拆下傳感器線束,拆下油管安裝螺栓上的固定曲軸位置傳感器導線卡子的螺母,拆下曲軸位置傳感器安裝螺栓,拆下曲軸位置傳感器,拆下曲軸位置傳感器導線線束的夾箍。安裝時,把曲軸位置傳感器的凸頭裝進變速箱殼體的孔里使端面齊平。安裝并擰緊曲軸位置傳感器二個安裝螺栓,其力矩為17-21N·m。曲軸位置傳感器固定到變速箱的二個螺栓是特制的,以保證傳感器與飛輪之間有一個正確的間隙,不允許裝用其他螺栓代替特制的螺栓。把導線插頭連接到曲軸位置傳感器上,裝上傳感器線束卡子,把卡子裝到燃油管安裝螺栓上,擰上卡子的安裝螺母。
