根據探測原理分兩類

1、一類是利用電磁感應原理探測金屬管線 、電/光纜,以及一些帶有金屬標志線的非金屬管線,這類簡稱管線探測儀。

優點:探測速度快、簡單直觀、操作方便、精確度高。

缺點:探測非金屬管線時,必須借助非金屬探頭,這種方法使用起來比較費力,需要侵入管線內部。

2、另一類是利用電磁波探測所有材質的地下管線,也可用于地下掩埋物體的查找,俗稱雷達,也被稱為管線雷達。

優點:能探測所有材質的管線

缺點:對環境要求較高,測深能力較差(難查埋深較深的管線),對操作者素質和經驗要求高。

任何儀器都不是完美的,需要配合使用才能發揮它們的極致

傳統上,管線探測儀僅指利用電磁感應原理的管線探測儀,也是使用最多的儀器

管線探測儀

一般由兩大部分組成:

1、發射機:給被測管線施加一個特殊頻率的信號電流,一般采用直連法、感應法和夾鉗法三種激發模式

發射機技術參數

注入模式 128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

感應、鉗夾模式 33KHz

輸出電壓 0-400VP-P根據絕緣情況自動/手動調節

輸出波形 正弦波

電源 12VDC 4.5AH 鋰電池

最大輸出功率 10W

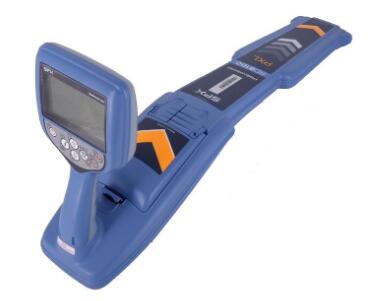

2、接收機:接收機內置感應線圈,接收管道的磁場信號,線圈產生感應電流,從而計算管道的走向和路徑。一般有三種接收模式:峰值模式(最大值)、谷值模式(最小值)、寬峰模式;另外更先進的儀器一般都帶有峰值箭頭模式(結合了峰值與谷值兩者的優點,使操作更直觀)以及羅盤導向(用于指明管線的走向)。

接收機技術參數

接收靈敏度 I≤100μA@1M

對50HZ干擾防衛度 ≥100db

功耗 <1.0W

供電電源 12V 1.5AH 鋰電池

最大測試埋深 4.5米

測試埋深誤差 ±0.05h±5CM (h為光纜的埋深)

測試路由誤差 ≤5cm

測試線路絕緣程度 ≤25MΩ

利用注入法測試管線路由及埋深有效長度 不小于20Km (正常情況下)。

利用感應法測試線路路由及埋深有效長度 不小于3Km (正常情況下)。

注:正常情況下指所測試的管線在上述測量范圍內沒有絕緣故障及其它干擾。

其它還有一些附件,配合兩大組成部分的使用。

如何選擇管線探測儀

1、根據自己的需要:很多管線儀只適合部分探測要求,在選擇時,要了解清楚管線儀的適用范圍

2、了解管線儀的測試方法,是否操作更加簡便,界面更直觀

3、了解管線儀的功能,測深能力是否符合自己的需求

4、附件的配置是否完備,如夾鉗(一般用于密集區電纜探測)、充電電池(節約探測成本)等

5、儀器的可持續發展,日新月異的技術,是否能升級,也是儀器的一個考驗標準

6、儀器的可兼容性,可接收與發射頻率是否廣泛,利于探測,擴大用途。

2、測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度,使測量信號達到最佳,測深完畢自動恢復到測深前的工作模式。

3、單水平天線、雙水平天線、垂直天線三種測量模式,相互驗證管線測量的精確度。

4、具有多種深度測量方法:雙線圈直讀法、70%法;單線圈80%法、50%法和45度角法。

5、靈敏度高,抗干擾強,定位精確。

6、萬用表功能:在電纜故障查找前后測試電纜的通斷性和絕緣質量。

接收機一臺:接收機用于對地下管線、電纜的定位,埋地管線的埋土測度的測量以及管線中電流測量。

發射機一臺:發射機用于將所選擇的特定頻率的信號施加到目標管線上,可以通過直接連接法和感應法來施加信號。

直連信號線一根;

接地棒兩根;

充電器

說明書一本;

儀器包裝箱一只。

2、選配件:

A字架;

耳機

感應手表

定位精度:深度的±5%

深度測量精度:深度的±5%(無鄰近管線干擾)

電流測量精度:實際電流的±5%

深度測量范圍:<5米

工作模式:單水平天線峰值法、雙水平天線峰值法、垂直天線零值法

工作頻率:50Hz、512Hz、8K、33K

工作溫度:-10℃-+55℃

電池:12V

2、發射機

輸出功率:0-20W,可調

工作頻率:512Hz、8K、33K

工作模式:直連、感應

電池:12V鎳氫電池組

工作溫度:-10℃-+55℃

1、接收機檢查:

a、電池電量檢查:按下電源鍵檢查電池電量。如果電池電量充足,則顯示器中電池符號五個實線條全部顯示,當電池符號只有一個實線點亮時,電池符號閃爍,表示電量不足,需充足電后使用。

b、無源工作方式檢查:按下頻率鍵選擇50Hz的工作頻率,調節靈敏度,從1米以外把SL-480接收機指向日光燈,打開日光燈應該聽到很強的信號音,顯示器會有很強的顯示指示。

c、有源工作方式檢查:選擇一個沒有干擾的地方,把發射機按正常的方位放在地面上,打開發射機,調節好發射頻率。然后把把接收機(離發射機5米左右)寬面對準發射機,并保持與發射機相同的頻率,把靈敏度調節到足夠大時接收機應該有信號響應。

2、發射機檢查;

a、電池電量檢查:打開發射機,觀察顯示器中電池電量指示燈的點亮情況,如果電池電壓指示低于11V,則需要對電流充足電后使用。

b、測深功能的檢查:選擇一個沒有金屬結構和其他被探測管線的地區,將一根大于20米的絕緣電纜或?qū)Ь�放置在地面上,遠端連在接地棒上或直接接地,近端連接到輸出線的紅線(黑線接地),并將輸出線插入發射機的輸出插孔。打開發射機,調整好輸出信號,用SL-480接收機在長導線上方已知高度處進行深度測量。此時接收機就垂直放置在導線正上方,長導線中部,即距發射機10米。在不同的高度進行深度測量,結果與已知高度比較,即可校準深度(注意如果附近有金屬物體會影響其準確性)。

3、參考音量設置:同時按住接收機鍵盤上的音量鍵和開關鍵,打開接收機,顯示器中音量符號外面三個圓弧閃動,再按一下音量鍵,音量符號上第一個圓弧(高音量)和第二個圓弧(中音量)停止閃動,只有第三個圓弧(低音量)閃動,這時按動上升鍵和下降鍵來設定新的低音量的參考聲音。再按一下的音量鍵,第三個圓弧(低音量)停止閃動,第二個圓弧閃動,這時按動上升鍵或下降鍵來設定中音量的參考聲音。再按一下音量鍵第二個圓弧停止閃動,第一個圓弧閃動,按動上升鍵或下降鍵來設定高音量的參考聲音。再按一下音量鍵第一個圓弧停止閃動,音量的設置完成。設置值永久保存,如需重新設置還需按住音量鍵打開電源進入設置狀態安以上方法來完成新的參考音量的設置。

接收機的參考音量在出廠時一般已經設置好,如果沒有特殊需要,一般情況下不需要重新設置。

無源方式

無源工作方式不需要發射機,它可以搜索出一個未知區域內的電力電纜。打開接收機,選擇接收機工作頻率為50Hz,調節增益得到一個合適的讀數并選擇極大法或極小值法,以網格搜索方式在一個區域內來回搜索。提著接收機平穩地行走,使機身面與移動方向成一直線且盡可能與通過的管線呈直角狀態,不要弧形擺動,因為這樣會產生一些誤導信號。當接收機響應顯示出有管線存在時,立即停下,精確定位管線的位置并做好標記。對穿出搜索區域范圍的第條管線進行追蹤和標記。

有源方式

有源方式是將發射機發出的特定頻率的信號施加到管線上,再用接收機對管線進行定位和追蹤的工作方式。采用有源方式可以對管線進行精確定位、追蹤、測深,也可以對地下管線防腐層破損點進行精確定位并確定防腐層破損點的大小。如果目標管線表面的污垢、油漆、腐蝕會產生較大的阻抗,影響發射機給目標管線施加信號,應當盡量避免。接地棒盡量遠離定位儀。

低頻、高頻選用技巧:1)低頻適用于導電性較好的長直管路。2)高頻適用于較差管路(有墊片、表面腐蝕、局部有絕緣材料),高頻會跳過此障礙,并且不丟失信號,高頻信號弱點是對周邊管線的干擾較大(電磁耦合),如果有很多管線同時并存情況下,建議不要使用高頻。

發射探頭探測方式

配合管道疏通機、管道內窺鏡,用于探測非金屬管道、溝渠或隧道內的發射探頭或者不能被前兩種模式探測到的地方,這種方式結合了以上兩種方式,可以探測埋在地下的各種金屬管線,精確定位地下管線某點的具體位置。
