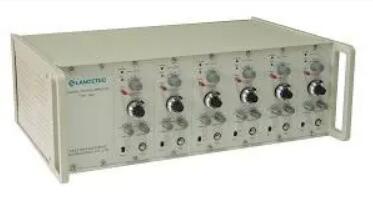

Cc 傳感器輸出低噪聲電纜電容。一般采用的導線值為100-300pF/米。

Ci 運算放大器A1輸入電容典型值3pF 。

2、電荷變換級A1,采用高輸入阻抗、低噪聲、低漂移寬帶精密運算放大器。反饋電容Cf1有101pF、102pF、103pF、104pF四檔。根據米勒定理,反饋電容折合到輸入端的有效電容量是C =(1+K)Cf1。其中K為A1開環增益典型值為120dB,即106倍。Cf1取100pF最小時C約為108pF。假設傳感器輸入低噪聲電纜長度為1000米,則Cc為95000pF。假設傳感器Ca為5000pF,則CaCcCiC并聯后CaCcCi總電容約為105pF,三者總電容與C相比105pF/108pF = 1/1000。換句話說5000pF自身電容的傳感器輸出電纜1000米,折合到反饋電容也只影響Cf1 0.1%的精度,而電荷變換級的輸出電壓為傳感器輸出電荷Q / 反饋電容Cf1,因此也只影響輸出電壓0.1%的精度。

電荷變換級的輸出電壓為Q / Cf1,所以當反饋電容分別為101pF、102pF103pF、104pF時,其輸出分別為10mV/PC、1mV/pC。0.1mV/pC。0.01mV/pC。

3、低通濾波器

以A3為核心組成二階巴特沃斯有源濾波器,元件少,調節方便,通帶平坦,可有效地消除高頻干擾信號對有用信號的影響。

4、高通濾波器

二階無源高通濾波器可有效地抑制低頻干擾信號對有用信號的影響。

5、末級功放

以A4為核心組成增益,輸出短路保護精度高。

6、程控和面板控制參數

為了實現對靈敏度、濾波常數的調整,我們設計了利用usb接口的計算機程控系統,可以通過計算機對相應參數進行調整,同時面板也可以進行顯示和調整。

7、過荷級

以A9為核心當輸出電壓大于10Vp時,前面板紅色發光二級管LED閃亮。此時信號發生削頂失真,應降低增益或查找故障。

8、電源

儀器的工作電壓為15V。它由AC220V 50Hz經變壓器降壓整流濾波,再經可調集成穩壓電源穩壓后得到。

B、電荷放大器適調方式為三位撥盤式數字指示, 適調誤差為<1% C.放大器頻率范圍(-3dB):

加速度 0.3Hz-100kHz

速度 1Hz-10kHz

位移 1Hz-1kHz D.電荷放大器輸出最大電壓: ±5Vo-p E.放大器測量誤差: 加速度為<1%

速度為<2%

位移為<4% F.放大器低通濾波截止頻率(-3dB): 五檔分別為100kHz、30kHz、10kHz、3kHz、1kHz, 衰減速率為12dB/oct G.放大器噪聲電平: 在1nF傳感器電容靈敏度條件下折合到輸入端時小于10-2pC H.電荷放大器使用環境: 溫度為0 -40℃ 濕度為0-80%RH。
