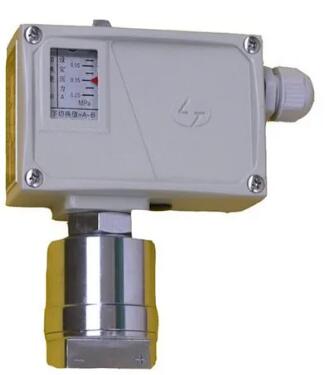

英文名稱:Differential pressure controller

結構

單刀雙擲微動開關作用過程:

接線端1-3:壓力上升至上切換值時接通。

接線端1-2:壓力上升至上切換值時斷開。

選用和安裝

使用時的設定最好應位于控制器可調范圍的中間部分(上限值的20%-80%) 通斷電流不能大于額定值(當觸點動作頻繁時,最好不超過額定之的60%) 安裝室外時,應給予足夠的防護措施,以免受腐蝕性氣體,劇烈變化的環境溫度,太陽輻射,水滲入等; 對有壓力峰值及脈沖壓力的液體介質,可安裝一個阻尼器接口以消除設定值漂移及器件的過量磨損; 安裝電纜時,應將電纜引入處的壓緊落幕擰緊,以免電纜松動,并防止水流等液體滲入. 電纜導線插入端子板內部應足夠深,并旋進端子板緊固螺釘. 控制器開關部件蓋板打開前,應先切斷電源. 開關軀殼內的接地要可靠. 高,低入口不能接反,否則不動作. 嚴禁撥動軀殼內杠桿. 管道接頭旋入高,低腔入口深度不大于12mm。

操作

1、將控制器的高壓接口旋入壓力校驗臺,并使開關接線座接上信號源。

2、將壓力上升至120Kpa,此值可從標準壓力計中讀出。

3、以M4內六角螺釘扳手調整低壓接口內的螺釘(順時針方向旋轉,差壓設定值增大,逆時針方向旋轉,差壓設定值減小),在120Kpa附近切換。

4、改變壓力值,使壓力在120Kpa上下來回變化,檢驗開關觸點的上切換值是否是120Kpa,此時下切換值應是120Kpa減去切換差(30Kpa左右),等于90Kpa左右。

5、在高壓端、低壓端同時輸入高、低壓信號,觀察其差壓是否為1205pa(若用戶受調試設備的限制,此步驟可免做)。

加速壽命:10次循環(220VAC/6A阻性)

抗振性能:10m/s

外殼防護等級:IP65

額定負荷:Umax=220V AC Imax=6A(阻性)

Pmax=600V A

環境溫度:-10~55℃

介質溫度:-10~60℃

重復性誤差:≤±1%

境溫度-25~80℃

介質溫度:0~80℃

外殼防護等級:IP65

抗振性能:10m/s2

重復性誤差:1.5%

觸點容量:AC 220V 6A 600W(阻性)

安裝位置:H(高壓腔)接口垂直向下(允許傾斜15?)。
