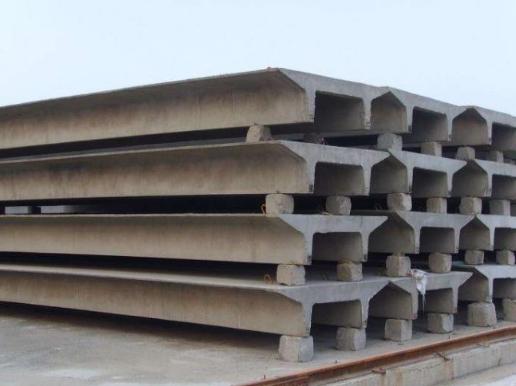

雙T板
板、梁結合的預制鋼筋混凝土承載構件,由寬大的面板和兩根窄而高的肋組成。其面板既是橫向承重結構,又是縱向承重肋的受壓區。
簡介
受壓區截面較大,中和軸接近或進入面板,受拉主鋼筋有較大的力臂。所以雙T板具有良好的結構力學性能,明確的傳力層次,簡潔的幾何形狀,是一種可制成大跨度、大覆蓋面積的和比較經濟的承載構件。20世紀50年代后期,雙T板在世界各國有所發展。中國自1958年開始用于工廠的屋面和樓蓋。60年代美國普遍采用,成為建造單層多跨工業廠房和多層公共、民用建筑的常用建筑構件。加拿大、聯邦德國、芬蘭、英國、日本、波蘭、羅馬尼亞等國也都先后采用雙T板,聯邦德國還有制作雙T板的成套專用設備。
雙T板截面型式 雙T板屋蓋有等截面和雙坡變截面兩種,前者也可用于墻板。預應力雙T板跨度可達20米以上,如用高強輕質混凝土則可達30米以上。雙T板的板面寬度常取1.2～3米,肋距約為板面寬之半,肋底寬不小于10厘米,等截面的肋高約0.3～0.8米,變截面的跨中肋高約1.0～1.5米。
鋼筋混凝土雙T板多用抗壓強度為30～40兆帕混凝土預制。預應力雙T板常用抗壓強度為40～50兆帕混凝土或40兆帕的輕質混凝土預制。預應力鋼筋可用高強鋼絲、鋼絞線、低碳冷拔鋼絲以及螺紋鋼筋。
生產工藝
在工廠中預制預應力雙T板,常用60-150米的長線臺座和先張法生產模板可用鋼模或混凝土胎模,其肋寬、肋高、板和板的懸挑部分常做成可調節變更的�；炷恋墓嘀�、振實、壓光可采用專用行模機。構件的養護可用模腔熱介質循環加熱。利用同一個臺座和模板,可以生產不同跨度、不同尺寸的預應力或非預應力雙T板,也可改為生產槽板,或?qū)⒛０蹇v向隔開,改為生產單T板,可一模多用,比較靈活。
雙T板一般每米重約0.6-0.9噸,其運輸和吊裝可選用適宜的平板拖車和吊車。
應用領域
在單層、多層和高層建筑中,雙T板可以直接擱置在框架、梁或承重墻上,作為樓層或屋蓋結構。在單層工業廠房中,雙T板用做屋面板,可橫向擱置于托梁或承重墻上,也可縱向擱置于屋架梁上。因雙T板適于較大跨度,廠房可選用較大的跨度或柱網,借以取得較好的技術經濟效果。
雙 T板還可以豎直安裝在帶形基礎上作為墻板使用,此時,肋部作為柱,面板和附著于其上的保溫層作為圍護結構。如果同時采用雙 T板作墻板、屋蓋和樓層構件,則所用的各種雙T板應取相同的板寬及肋距,以便彼此聯結和支承。這種全部采用雙T板的建筑,其預制構件的類型和數量可減少,建筑自重減輕,施工周期縮短,取得較好技術經濟效果。
