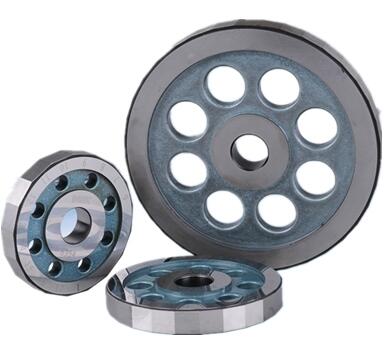

多面棱體

多面棱體是在 20世紀40年代由英國的泰勒森設計的。一般采用軸承鋼和氮化鋼等制造,測量面是最后在鋼面上研磨出來的;也有采用光學玻璃、石英等透明材料制造的,但在測量面上要鍍膜以增強其反射性能。后來又出現周邊上裝有光學反射鏡的組合式多面棱體。
多面棱體具有封閉圓周角的特性,不需要與角度基準比較,而用兩個自準直儀利用全組合法測量和計算出各夾角的偏差值,使用時加以修正,就可以得到更高的測量精度。

棱體厚度: 17mm
回轉中心孔徑: φ25mm
材 料: GCr15
硬 度: HRC62-65
工作面平面度: 0級:0.03um;1級:0.05um;2級:0.1um
工作面對基準面的垂直度: 0級:5″;1級:10″;2級:20″
工作面表面粗糙度: Ra≤0.025um
上表面與基準面平行度: 2um
工作角偏差: 0級:±1″ 1級:±2″ 2級:±5″
工作角測量不確定度: 0級:0.2″ 1級:0.5″ 2級:1.0″
工作面有效工作面積: S≥φ15mm的圓面積
工作角的理論角值:
1、正8面棱體:相鄰兩工作角的理論角值為45°
2、正9面棱體:相鄰兩工作角的理論角值為40°
3、正12面棱體:相鄰兩工作角的理論角值為30°
4、正16面棱體:相鄰兩工作角的理論角值為22.5°
5、正24面棱體:相鄰兩工作角的理論角值為15°
6、正36面棱體:相鄰兩工作角的理論角值為10°
正13面體:
正23面棱體:

工作角偏差是指實際工作角與其理論工作角之差。
由于棱體存在著工作面平面度誤差和工作面與定位面的垂直度誤差,為了保證精度,在使用棱體時,請注意以下幾方面的安裝調整。
1、棱體的回轉中心應與被測裝置的回轉中心盡可能重合,高精度檢測時應小于0.02mm。
2、自準直儀的光軸應垂直于被測裝置的回轉的軸線,并應盡量通過回轉軸線。
3、自準直儀視場中的刻度方向(即敏感方向)應垂直于被測裝置的回轉軸線。
2、使用棱體過程中,應戴汗布手套,輕拿輕放,避免手接觸工作面。
3、清洗棱體禁止使用酒精等有機溶劑,因其會吸附空氣中水分,腐蝕棱體工作面。
4、棱體應在干燥、清潔的環境中使用。
5、使用棱體后應及時清洗擦凈,放入干燥器內或油封存放在干燥處妥善保管,切勿碰撞、劃傷及銹蝕。
6、棱體在運輸時,必須保證不受碰傷、雨淋、無腐蝕性物品及有害氣體的侵蝕。
