其結構(圖1) 和工作原理與磁電系電表基本相同。作為檢流計,要求有較高的靈敏度,主要是電壓靈敏度和電流靈敏度。為提高電流靈敏度,通常要增加轉動力矩,例如加強磁場和增加動圈匝數。但限于氣隙尺寸,須用很細的導線繞制動圈。因此電流靈敏度高的檢流計的動圈電阻(內阻)較高。此外,要降低反抗力矩,可采用力矩很弱的拉絲（或懸絲）將動圈安置在永久磁鐵的氣隙中。為此,檢流計使用時要保持水平位置。檢流計動圈沒有金屬框架,阻尼力矩由動圈本身提供,動圈在氣隙磁場中運動時,切割磁通而產生電動勢,此電動勢引起的流過動圈和外電路的電流,在檢流計中又與磁場作用產生阻尼力矩。因此,外電路的結構要影響檢流計阻尼的強弱。若使檢流計指示迅速達到穩定,應令其工作在稍欠阻尼狀態。磁電系檢流計是很精細的電表,不使用時,須將兩端短路,這時阻尼最強,可保護檢流計可動部分少受損害。

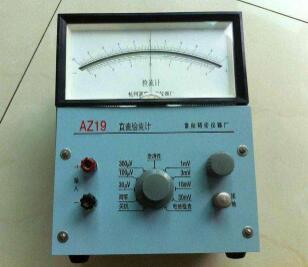

檢流計刻度盤上的刻度分格是均勻的,零點標在度盤中心。動圈左右偏轉,都可讀數�？潭壬想m然標有數值,只是表示分格數；用于測電流、電壓時,要另行標定刻度分格所代表的準確數值。

磁電系檢流計的電流靈敏度以電流常數（電流靈敏度與電流常數互為倒數）表示,可達10-9安/分格或更高,內阻達幾千歐。用檢流計測微弱電壓時,要求有較高的電壓靈敏度。因檢流計測量的基本量是電流,如要求在一定的被測電壓下能有較大的電流通過檢流計,則希望檢流計有較低內阻,但此時電流的靈敏度降低。因此,電壓靈敏度高的檢流計,其電流靈敏度要低些（例如10-7安/分格）。

為使用方便,可將磁電系檢流計做成便攜式,動圈用張絲拉緊,并采用光線多次反射以提高靈敏度。

光電放大式檢流計 將光電放大器與兩個磁電系檢流計結合在一起即構成圖2所示的光電放大式檢流計。初級檢流計接在被測回路中,它的小鏡將光線反射到差分光電池上。兩光電池的輸出電流之差流入次級檢流計G2。如此可獲得較強的信號。為使檢流計工作穩定,通常采用負反饋線路。

沖擊檢流計

測短暫脈沖電流所含電荷量的磁電系檢流計。其可動部分具有較大慣量。為保證測量準確度,理論上要求在短暫脈沖電流通過檢流計時,可動部分應靜止不動；短暫脈沖消失后,可動部分或單方向,或以刻度零點為中心作衰減擺動。不論哪種情況,取最大偏轉或擺動的第一次最大值αm來表示電荷量Q的大小,即αm=SqQ,Sq是沖擊檢流計的沖擊靈敏度�？赏ㄟ^接入光電放大器來提高沖擊檢流計的Sq。普通磁電系檢流計也可用以測電荷量,但其可動部分的慣量不夠大,會產生測量誤差。

振子

可動部分的質量和慣量都很小的磁電系檢流計測量機構。由張絲支承的可動部分裝在圓柱形框架中,并罩以外套管,內充硅油,以實現阻尼作用。外套管上有一透鏡窗口,光線通過它聚焦到可動部分的反射小鏡上。振子能跟隨快速變化量動作,可反映10000赫以下交變量的變化情況。主要用于光線示波器中。

振動檢流計

一種動磁鐵式檢流計（圖3）。可動部分由小塊永久磁鐵和小鏡構成,其上下被張絲拉緊。小磁鐵處于用疊片組成的磁極間,磁極上繞有線圈,被檢測電流i通入此線圈后,由于可動部分的質量和慣性都較小,因此,可動部分可跟隨電流i引起的交變磁場的瞬時值的變化動作。小鏡左右擺動,光線被小鏡反射后,在標尺上形成光帶。i為零時,小鏡不動,光帶縮成一條線。

為使振動檢流計的靈敏度達到最高,其可動部分的機械振動頻率應與外加電流頻率產生諧振。為此設置了另一套為調諧用的永磁系統,它包括磁軛和一可旋動的永久磁鐵。旋動永久磁鐵可改變調諧系統磁軛的磁極強度,即可改變與可動部分小磁鐵間的吸力。這等效于調整了可動部分中張絲的拉力,因此改變了可動部分的機械諧振頻率。這種檢流計主要用于工頻,作指零儀表。

①根據臨界阻尼的工作狀態要求,測量臨界電阻Rc。

②選取Rkp分別為臨界電阻的31、21、1、2、3倍時,判別檢流計的運動狀態,測出光標第一次回到自然平衡位置(零點)的時間和最終達到平衡位置的阻尼時間（每種狀態測兩次）。 在上述操作中,選取合適的R0/R1,使得光標偏轉60mm

2、測量檢流計的電流常數CI和電壓常數CV。

①選擇Rkp= Rc,使檢流計工作在臨界狀態,選擇合適的R0/R1,調節滑線變阻器R,使光標n=60mm,記下對應的刻度n1和電壓V01,然后將開關K2迅速倒向,記下反方向偏轉n1’。

②調節變阻器R,使得光標每次減少5mm,重復(1)的步驟,得到一組ni、ni’ 和V0i的數據。 由平均值做出n-V曲線,求出K=/,帶入(15)和(17),計算CI和CV。

3、測量阻尼時間Tc 阻尼時間Tc是指在臨界狀態下,檢流計從最大偏轉位置(如60mm)到達穩定平衡位置需要的時間,斷開開關K1,測量三次Tc。

4、根據步驟2的數據,求最大偏轉(60mm)時的

5、測量Rkp= 0.5Rc和2Rc及滿偏60mm時的CI和CV。

檢流計在實驗過程中要避免受震動。

在調節Rkp過程中要注意對檢流計的保護以防進入檢流計電流過大。
